批发DC-DC隔离电源模块NN1-05S05S
价格:电议
地区:上海
电 话:86 021 51571052
手 机:13564548408
传 真:86 021 51564053

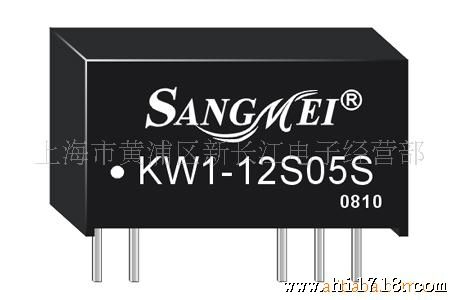

DC-DC微功率模块电源 NW1 系列

1W SIP型单路输出尺寸:19.6*6.0*10.0
1W DIP型单路输出尺寸:20.0*10.0*7.0
1W SIP型双路输出尺寸:27.5*9.5*12.0
定电压输入,隔离1000V,稳压输出;塑壳;
应用于对电压高和纹波小的A/D、D/A电路。



模块电源具有体积小、效率高、可靠性强、隔离性能好、价格优惠等显著特点,可与欧美同类产品(BB公司、P-DUCK、NEWPORT、MIN-MAX等)兼容。所有产品在出厂前都经过24小时严格老化实验。其主要特点如下:
       1、体积小:小体积为11.6X5.8X10mm,大节约了线路板面积,适应小型化电子产品的设计需求。
       2、温升低:采用散热性能优良的陶瓷厚膜电路,正常工作温升小于20度,无需外加散热装置。
       3、可靠性很高:采用世界品牌表贴元件,SMT制作工艺,MTBF>100万小时。
       4、隔离特性好:产品输入输出间的电气隔离能力可达1000VDC及3000VDC。
       5、工业级产品:产品工作环境温度为-40℃--85℃。
       6、外围电路简单:在一般应用中,输入、输出端均无需外接任何滤波及其它辅助电路
 产品属隔离定压系列,该类产品具有体积小、效率高、高隔离电压、高可靠性、低价格等显著优点。其适用于数字信号处理电路及对电压稳定度要求不高的模拟电路,特别适用于分布式电源供电系统及使用小功率电源供电的电路。在用于电压稳定度要求很高的电路和对纹波噪声敏感的电路时,应采用WDY系列产品。DY系列产品特性如下:
     功率范围:0.1W--2W
     输入电压:3.3V、5V、12V、24VDC等
     输入电压允许变化范围:VIN±10%
     输出电压:3.3V、5V、9V、12V、15V、24VDC。
     线性电压调节率: ≈1.2
     输出方式:单输出、正负双输出、双隔离双输出。
     封装形式:SIP4脚,SIP7脚单列直扦式、DIP14脚双列直扦式
     满载效率:≥80%
     隔离电压:1000VDC
     绝缘电阻:1000兆欧
     工作温度:-40℃-+85℃
     工作温升:<20℃
     存储湿度:≤95%
     平均无故障时间:>100万小时
