供应UHC型磁性浮子翻板(翻柱)液位计、 UFC-AB基型磁性浮子液位计
价格:电议
地区:广东 广州市
电 话:86 020 28637050
手 机:13611465050
传 真:86 020 28637040

1
概述

  UHC型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中,对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的理想的测量仪表。
  我单位根据各行业的具体情况,研制出各种性能的UHC型系列磁性浮子式翻板(翻柱)液位计,按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示,就地显示兼电远传,上下限报警,夹套型、耐高温、耐高压、耐腐蚀等各种规格,以满足广大用户的需要。
一、UFC-AB基型磁性浮子液位计
1.UFC-AB基型系列磁性浮子液位计的结构与工作原理图

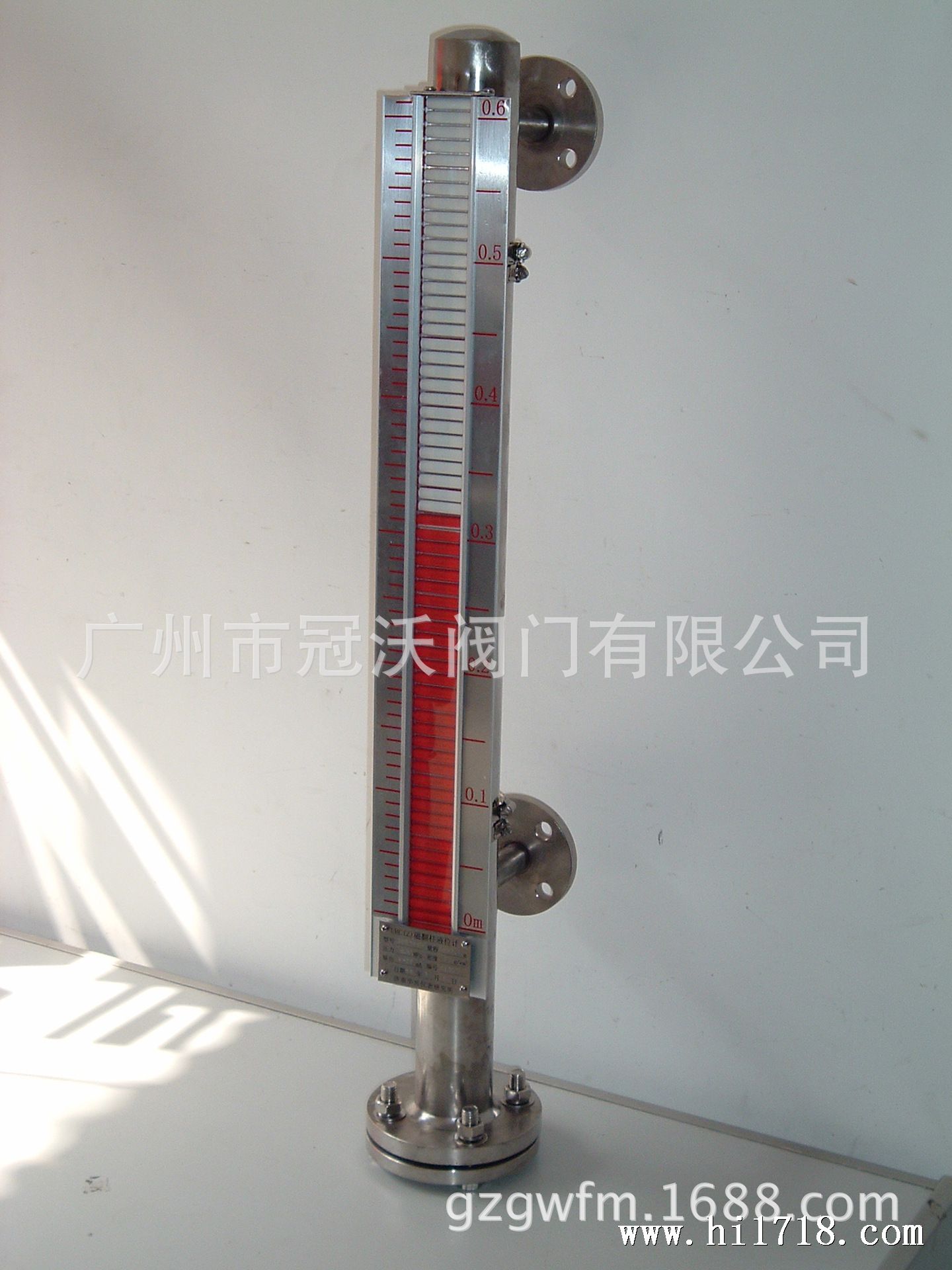

  如图1所示UFC-AB型磁浮子液位计,结构组成有主体管、磁浮子、连接法兰、指示器、排污法兰、排污阀。是以磁浮子内磁钢为感测部位,并通过磁浮子的耦合作用来反映液面或界面的测量仪表。工作原理以主体内磁浮子随液位的升降而上下运动,同时驱使主体管外指示器内的双色翻板或翻柱翻转,有液位时转示红色、无液位时转示黑色(白色)。红色和黑色(白色)色带间的界线即代表液位高度。在指示器左侧或两侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
2.基本参数
  测量范围L:200~12000mm
  测量:±10mm
  介质温度:0~480℃
  介质比重:≥0.4
  使用压力:0~32Mpa
  介质粘度:≤0.02Pa.S
  连接法兰:按技术参数
  技术参数:按设计或用户要求
注:Dφ48~89
  D1φ115~φ200(根据压力而定)
  L1<300时,液位计受安装环境影响,
  订货时应明显提出.

3.安装
  3.1首先查看液位计标牌数据与订货要求是否相符,距离液位计周围500mm内不能有磁性,否则会影响液位计正常工作。
  3.2液位计与容器之间应装有截止阀,以便检修及清洗时切断物料,测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固,连接方式有法兰或连接件。主体安装必须垂直,误差<3度。
  3.3打开排污法兰盖,轻轻放入磁浮子,注意箭头向上(重端向上),切莫装反。装上密封垫及法兰盖,螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。
