XK3102-A称重控制器（以下简称控制器）是交流供电，面向工业控制领域的称重显示控制器。它集重量显示，模拟量信号输出、RS232/485接口、继电器输出于一体。采用高速高的24位Σ-ΔA/D 转换器，模拟信号输出采用16位D/A转换器，所有接口经过光电隔离处理。充分考虑工业现场的复杂性，精心的软硬件设计使生产和管理得到有利的保障，适用于建材、化工、粮食、钢铁等行业。

1.1主要特点

l       内嵌抗EMC干扰电路，抗电磁干扰能力强，适用工业现场的应用。

l       不锈钢防腐面板，全金属屏蔽外壳。

l       高、高分辨率S-△ 型A/D转换，A/D脉冲数：1,000,000 。

l       更新速率可选择：30次/秒、60次/秒、100次/秒、200次/秒。

l       分度数范围：1000～50000。

l       分度值范围：0.001～50kg。

l       两路继电器选配输出，输出模式可设定：重量分选模式或定值模式。

l       可设定模拟输出类型： 0～20mA、4～20mA、0～5V或0～10V。

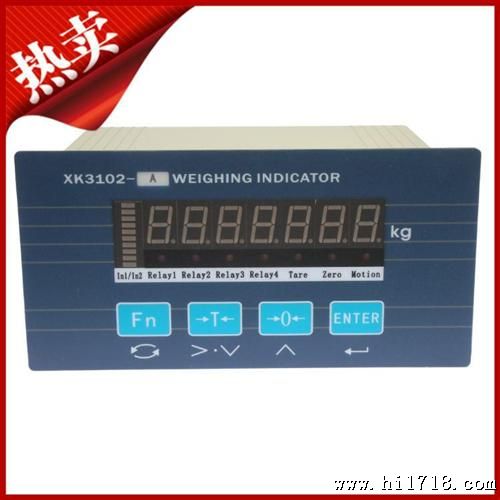

l       7位0.56英寸LED数码管显示, 10段光柱指示，7个LED指示灯。

1.2技术参数

l       激励电压：5.0VDC，可驱动8只350W的模拟式传感器。

l       量程信号范围：1.5～40mV。

l       零点信号范围：－40～38.5mV。

l       模拟电流输出：Max 500Ω。

l       模拟电压输出：Min 10 KΩ。

l       继电器触点容量：交流7A／250V，直流10A／28V。

l       满量程温度系数： 5PPM/℃。

l       零点温度漂移： 0.06 uV/℃。

l       灵敏度： 0.3uV/d。

l       非线性：优于0.01%FS。

l       模拟输出偏移漂移（0mA或4mA）：50PPM／℃。

l       输出漂移（20mA或24mA）：50PPM／℃。

l       电源电压范围：交流200～242V，频率49～51Hz，功耗8瓦。控制器需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。

l       使用温度为：-20℃~50℃，湿度为10％~95％，无冷凝。

l       存贮温度为：-30℃~60℃，湿度为10％~95％，无冷凝。

1.3接口说明

两种接口模式可选择

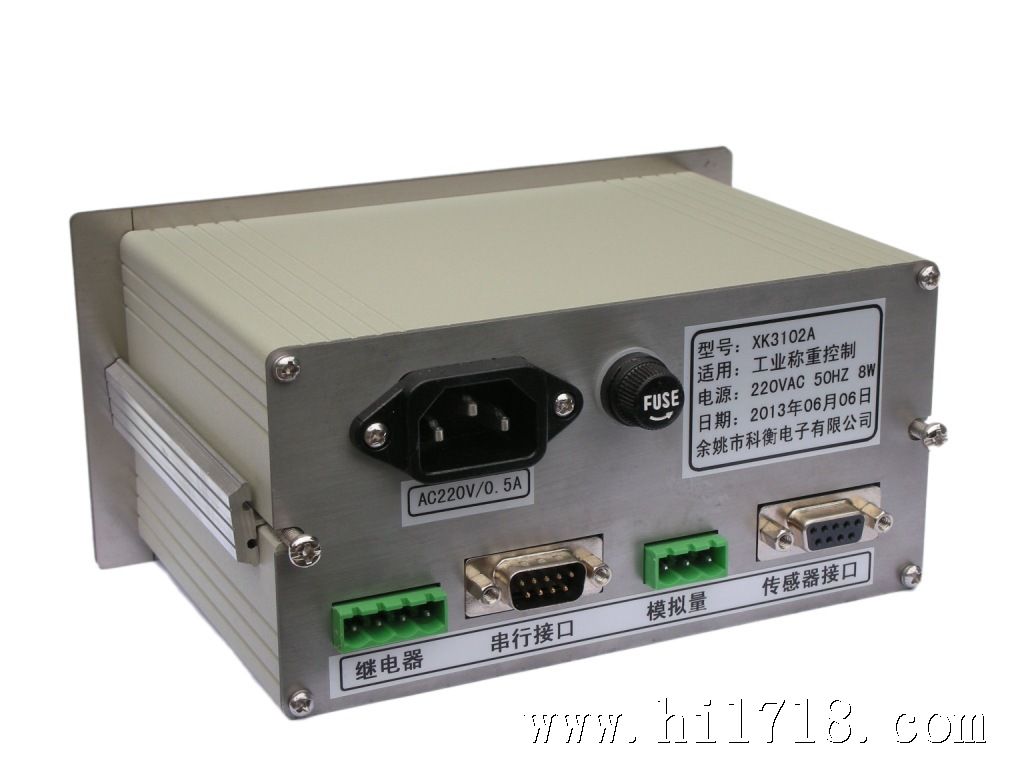

一如下图所示：带DB9传统接口型

二如下图所示；统一插拔式接线端子，更方便接线和调试

称重控制器是本公司自主研发产品，可按客户的实际系统控制要求定制。
