工程用LED护栏管灯说明

 一、  LED护栏管简介

LED护栏管灯又名“LED数码管”，因其常装入护栏上亮化环境而得名。集先进的微电脑数码控制技术、彩色电视机RGB（红绿蓝）三基色显示技术及塑胶壳体为一体，辅以PCB电路板及相关电子元器件混合有序设计，是迄今为止的高科技灯具之一。以其丰富色彩、节能环保、轻便安全、长寿、防水、耐寒、耐高温及易于安装的特点，深受亮化工程商的青睐。本产品特别适合户外使用，是国家指定取代霓虹灯的产品之一。

二、  LED护栏管灯工作原理及效果

LED护栏管灯外置或内置微电脑处理器，执行主机传送的各种程序指令，采用输出波形的脉宽调制，驱动有序组合的RGB像数，产生预先设置的变幻色彩（多达256种色彩）和丰富的动态图文效果，还可实现单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、跑马、堆积、拖尾、拉带、闭幕、全彩飘逸、文字图案和新奇美丽的全彩变化效果。

三、  适用场所及范围

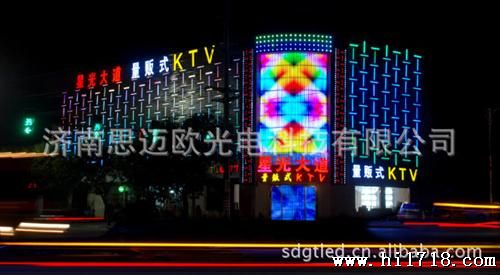

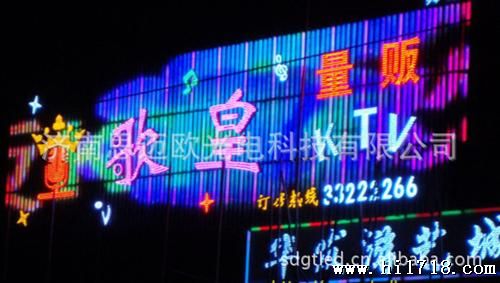

LED护栏管灯适用于舞台、KTV、广告牌、立交桥、街道、河流、江湖护栏、酒店及企事业单位建筑物轮廓等大型动感景观。也可组合成大型广告电视墙（可达1000m²以上），显示图文并茂的视频效果，距离5-10Km还能清晰可见，强有力的扩大了广告的影响力。

四、  LED护栏管分类

1. 内控型：灯具内置微电脑处理器，内置降压、恒流和恒压电源。效果可选择：单段RGB七彩、假三段、假六段、真六段（顶图）、真八段、真12段。（每段相当于一个像素点，如六段72珠，每个像素就是72÷6=12粒灯珠）。
   1. 单段RGB七彩效果（下图为奶白管效果）：整体七彩渐变、跳变效果,无流水效果。适用于一些要求不高的场所，如政府部门，企事业单位等办公楼体。也可通过编号达到扫描流水效果。

1. 假三段、假六段效果（下图为透明管效果）：在单段RGB七彩的基础上改变RGB的位置，使其看上去具有三段或六段三色流水效果，具整体七彩渐变、跳变效果。

1. 真六段、真八段、真12段效果：单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、跑马等效果，段数越多，效果越丰富。可组成显示屏效果，显示一些简单图案。缺点是运行程序终生制。

1. 外控型：灯具外置微电脑处理控制器，控制30-40米以上需要加接小分控，有的还需要头管。外接开关电源或AC12V/24V变压器。效果可选择：单段RGB七彩、六段、八段、12段、16段、32段。
   1. 单段RGB七彩效果：同内控单段RGB七彩，只是控制器外置，同步性能更好。
   2. 六段、八段、12段、16段、32段效果：单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、跑马、堆积、拖尾、拉带、闭幕、全彩飘逸等效果，段数越多，效果越丰富。可组成显示屏效果，能显示图像文字等，方便改变程序，还可直接连接电脑控制，将电脑显示的内容直接显示于护栏管屏上。
2. 单色管：此类产品不需要控制器，没有变换效果，接通电源就一直发光。主要颜色有红(R)、绿(G)、蓝(B)、白、黄、紫及两色以上混色管等，适合要求不高的场所，如建筑物轮廓等。
3. 管型分类:D形管、圆型管、欧姆（Ω）管及其他异形管。标准长度为1米，长可做4米或按客户要求做异形管材。
   1. D形管规格：D17×14、D18×13、D23×29、D24×18、D26×24、D30×30、D50×37、D50×50、D50×60、D50×70、D80×60、D110×80等。
   2. 圆型管规格：圆30、圆32、圆50、圆60、圆70、圆80、圆110等。
   3. 欧姆（Ω）管（铝材支架）规格：直径50型、直径80型等。
   4. 异形管（铝材支架）规格：圆50、D23×29、D30×35、D50×58等。
4. 外罩分类：无纹全透明、带纹（粗纹/细纹）透明、半透明、奶白、彩色管等。
   1. 透明管亮度，适合离地较高空旷场所；
   2. 半透明次之，适用于低楼层工程；
   3. 奶白管亮度，但具有梦幻奇彩效果，适合近距离工程。
   4. 外罩材质：选用抗紫外线、耐寒热极限老化、阻燃、高强度进口全新PC塑料（防弹玻璃材料），通过电脑挤出机拉管而成。
5. PCB线路板分类：
   1. 普通纸板：价格低廉，不适合做高压和户外工程；
   2. 阻燃板：防火等级达到国际标准，适合做低频高压和户外工程，机械强度稍差，不能过度弯曲；
   3. 半纤维板：比阻燃板的机械强度高，适合中频电路；
   4. 全纤维板：电气性能及机械强度，适合高频电路，可适度弯曲。

7.LED灯珠分类

1. LED灯珠数量分类：有72粒、90粒、96粒、108粒、120粒和144粒之分，其中红绿蓝各占1/3，单色管除外。
2. LED灯珠发光角度：广角180度、120度、60度及聚光型。
3. LED灯珠颜色分类：红、绿、蓝、白、黄、紫
4. LED灯珠芯片分类：有方片、圆片、假方片之分。同尺寸的方片好于圆片。芯片越大，亮度越高，抗静电能力也越强，当然光衰也小，寿命更长。芯片的检测方式很多，但独特快捷有效的检测方法非一般水平是难以判断的，用户千万不要掉以轻心！

五、  电源插头及电压

1. 接头选用插接螺旋方式，内加柔性硅胶防水圈，所用材料抗极限寒热老化强、防冻胀，防护等级IP65级或以上。
   1. 内控LED护栏管灯一般选用两芯柔性耐寒接插线，带螺母为公头线（如下左图），另一端为母头线（如下右图）。
   2. 外控LED护栏管灯一般选用四芯、五芯或两芯+四芯柔性耐寒接插线。具体视外控段数而定。
2. 内控LED护栏管灯：可选择AC24V（变压器供电）、AC110V、AC220V或客户指定电压。
3. 外控LED护栏管灯：七彩变化可选择AC24V、AC110V、AC220V，分段变化的产品（如6段，12段等），电压定值DC5V、DC12V和DC24V，推荐使用电子开关电源驱动。
4. 单色管：选择AC24V、AC110V、AC220V。
5. 温馨提示：相对于大地，低于36V的电压为安全电压，通过变压器或LED专用开关电源隔离后，更不会对人体造成伤害。

六、  其他技术参数要求；

1. 全亮时功率：96珠为6W左右，108珠为8W左右，144珠为10W左右。除单色外，平时工作于变化中，实际功率还要小很多。
2. LED灯珠驱动方式：恒流驱动；
3. 盲点率：≤1/10000，验收时无死灯或常亮点；
4. 连续工作时间：50000小时以上；
5. 平均无故障工作时间：≥10000小时；
6. 防水等级：IP65（本厂用于鱼缸内的护栏管连续工作1年多也为进水，防护等级达到了IP68级）；
7. 工作环境；-30度~60度。

七、   标志：LED护栏管灯有制造厂名、品名称及型号、制造日期、产品合格标签，产品检测及使用说明书。

八、  LED护栏管灯安装：

灯具在墙面安装要美观、牢固；采用螺拴固定时，作好对屋面防水和墙体保护工作。如因固定支架确需在外墙打洞，施工单位应对该创扣做好防水处理。两条护栏管灯插头线按照一公一母连接，每个接头均要装入柔性硅胶防水圈后插入，再拧紧螺母，防止松动进水
