    拨动开关是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。

拨动开关：常用的品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点，拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备，等其它电子产品领域！。　

拨动开关分类

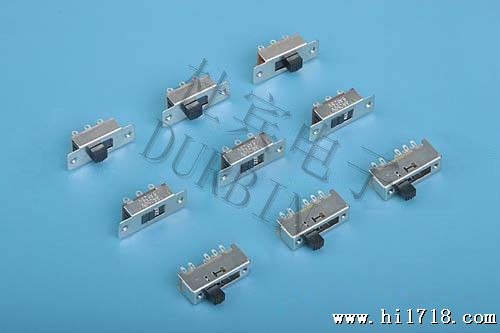

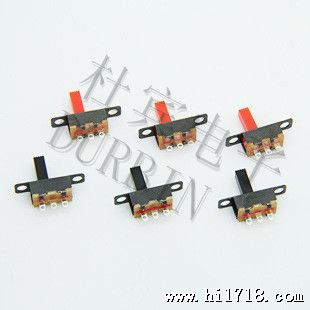

　　拨动开关分为：小电流拨动开关（上图），和大电流拨动开关（下图）。小电流拨动开关常用在电子玩具，数码通讯。大电流一般用在电器，机械等

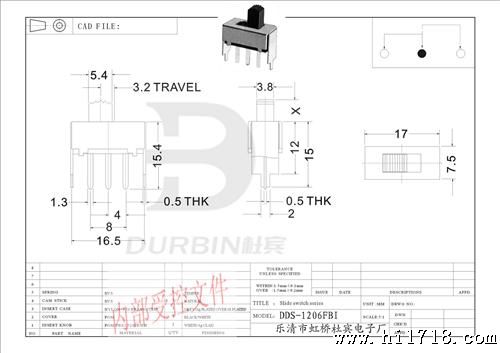

拨动开关规格书及电气性能

　　额定功率：DC50V 0.3A

　　工作温度范围：-20 ℃~60℃

　　拨动开关各方面性能：

　　一.电气性能规格

　　1.接触电阻测试：

　　在微小电流（100mA）以下测试。

　　要求：必须达到30毫欧以下。

　　2.绝缘电阻测试：

　　输入500V DC电压1分钟,按以下接触方法测试:

　　(1) 接触端子之间.

　　(2) 胶座体与排脚之间.

　　要求：必须达到100兆欧以上.

　　3.耐电压测试：

　　输入AC 500V（50-60Hz)电压，1分钟感度电流为0。5mA，按以下接触方法测试：

　　（1）排脚相互之间

　　（2）排脚与外壳之间

　　要求：没有绝缘破坏等异常.

　　二.机械性能规格

　　1.动作力常规为：250+_50gf

　　2.端子强度

　　在任意一个方向的先端上加力度(500gf)1分钟.

　　在排脚中没有裂开,菘动等异常,

　　要求：满足于机械,电器性能.

　　3.测试标准状态

　　在没有指定的情况下测试温度、湿度、气压如下：

　　(1) 温度为5℃~35℃

　　(2) 湿度为45%~85%

　　(3) 气压为80Kpa~106Kpa

　　三.耐久性

　　1.可焊性试验

　　端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.

　　注意：

　　（1）焊接时间应少于3秒

　　（2）焊接面积要有80%以上.

　　2.耐焊性试验

　　焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜

　　手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.

　　要求：必须满足本体无变形,满足于机械、电气能.

　　3.寿命测试

　　无负荷：操作者以每分钟60次的频率作100，000回之无负荷测试。

　　要求：

　　(1)接触电阻不能超于200mΩ

　　(2)其它、满足于机械、电器性能.

　　4.耐热试验

　　放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.

　　要求：外观无异常驻,满足于机械,电器性能.

　　5.耐冷试验

　　放置40±2℃。的相对湿度为90~96%环境中96小时后，

　　再将样板放在正常环境1小时后进行测试。

　　要求：外观无异常,满足于机械,电器性能.

　　6.潮湿试验

　　放置40±2℃。的相对湿度为90~96%环境中96小时后，

　　再将样板放在正常环境1小时后进行测试。

　　要求：外观无异常,满足于机械,电器性能.

拨动开关组成部件及各部件处理工艺
