G4型高频水密电连接器

G4型高频水密电连接器适用于航天，航空、舰船和武器系统以及地面电子设备射频电缆的连接，传输微波信号。

使用环境条件

工作温度  -55℃～85℃

相对湿度  40±2℃时相对湿度92%～98%

正弦振动  10～50Hz   双振幅1mm

50～250Hz  加速度98m/ s2

250～2000Hz 加速度147m/ s2

碰    撞  加速度490m/ s2

加 速 度  加速度833m/ s2

盐    雾  48h

主要技术特性

工作频率  50MHz～3000MHz

特性阻抗  50Ω

驻波系数  50MHz～1GHz ≤1.1

          1GHz～ 3GHz ≤1.35

插入损耗  ≤0.2dB

绝缘电阻

耐电压

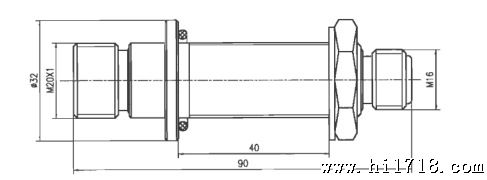

外形及安装尺寸

                  G4-50T

                  G4-50Z

                  G4-50ZS

操作方法

1.接触件焊线时，注意焊完后要将接触件上多余的焊料去除；电缆安装姚严格按照使用说明书中电缆安装图进行安装。

2.产品使用前，应先熟悉产品性能和使用方法，未插合到位情况下禁止通电使用，有负载情况下严禁分离；插头座分离不使用时，应分别盖上防尘盖。
