LED室外全彩显示屏设计方案

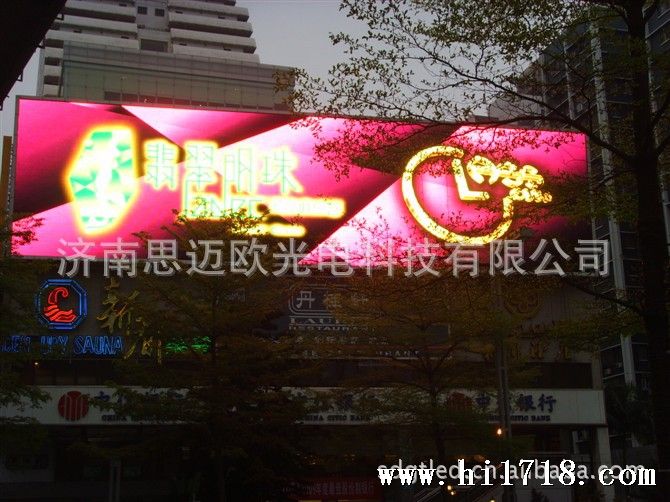

P10(besd-OP10-1R1G1B)

        LED显示屏功能简介

  简述

LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。在多媒体信息显示领域中，它甚至占据了不可取代的地位。由于采用了新的半导体材料和高科技工艺手段，LED的性能有了极大的提高，尤其是在颜色、亮度、可靠性方面具有其它显示光源无法比拟的优势，为户外显示技术和产品的发展提供了良好的基础。

根据用户方的实际使用环境,此电子显示屏屏幕可达以下功能：播放时事新闻、公益广告、商业广告、娱乐信息、影视动画等多种媒体类型，达到视听一体的效果。

本LED显示屏可达到以下的功能:

  2.1视频播出功能（配合视频处理器使用）

1)、可以直接接入播放有线电视节目；

2）、播放摄像机、清晰、无闪烁的实时显示视频图像，实现各种节目的现场直播；

3）、播放录像机、影碟机（TV、VCD、DVD、LD）等视频节目，满足文体活动的基本需求；

4）、可以播放AVI、MOV、MPG、DAT、VOB等多种格式的文件；

5）、亮度、对比度、饱和度、色度可以通过软件调节；

6）、具有重叠（VGA＋VIDE）、影像（Video）、VGA三种显示模式；

7）、具有Video影像压缩控制功能；

8）、具有移动补偿功能；

9）、有一路音频信号提供给功放使用，并预留至少2路摄像视频输入接口；

10）、具有与微机同步显示功能，即所谓的所见即所得；

11）、不会有“拖尾”、“频闪”、“水波纹”等现像。

  2.2信息发布功能

1）、可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知、标语口号等，存储数据信息容量大；

2）、有多种中文字体和字型可供选择，还可以输入英文、法文、德文、希腊文、俄文及日文等诸多的外文；

3）、播出系统具有多媒体软件，可灵活输入及播出多种信息；可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。字体、字号可任意选择、可设置播放速度，另外多条消息可同时播出、或与动画、图像同时播出。

4）、可进行日期、时间显示或字符串、表达式显示；

5）、用于国家政策、法规及服务承诺的宣言；

6）、天气预报的播放；

7）、其他公众信息的发布；

2.3控制及网络功能

（1）、通过控制微机实现对大屏幕电力控制柜的自动远端控制,对大屏幕进行远程操作等；

（2）、可以与计算机联网，同时播出计算机上的网络信息；

第三章、产品发光像素设计

3.1LED发光管

如果说控制部分是整个系统的大脑，那么发光像素管就是LED显示系统中的门面，终的显示效果都将通过发光像素管显示出来。

3.2、管芯品质介绍

我们经过比较，从发光亮度、色纯度、视距与视角、光电转换率、价格、以及采用新技术等方面综合考虑，决定: 采用超高亮LED管芯像素组成：点间距为10mm,密度为10000点/平方米的显示屏.

现设计所采用的发光像素，是我公司根据几年的设计经验以及长期合作的国内外LED灯供应商提供的新技术资料，先后进行了多次配色实验，从性能与价格间的矛盾中寻找黄金分割取向。

不同的厂家、不同的材料其发光的强度、波长、半波谱带宽、温度稳定性等关键技术指标范围变化很大。

3.3配色

为了做好用于本项目LED显示屏所需的发光像素，我们根据几年的设计经验以及长期合作的国内外LED灯供应商提供的新技术资料，先后进行了多次配色实验，从性能与价格间的矛盾中寻找黄金分割点。

白色光由红、绿、蓝三色光按不同比例合成，若比例得当，则白色、紫色、黄色等复合色光真实纯正，比例不当时，就会出现色差。为取得的白平衡效果。

 第四章、产品综合特点

4.1可视角度

参考LED显示屏安装的位置和发光器件供应商提供的技术指标，我们可以保证屏幕系统的水平可视视角能够达到120º，上下视角大于65º；可以保证在一个较大的合理区域内分布的人群均具有较佳的观看效果。

为了使光适度的扩散，正面亮度和侧面亮度的比率一定要小，这样才能从显示屏的正面或侧面看到画面。一般把正面亮度值的50%（半值角度）定为侧面可视角的极限值。
 从以上的计算式可以得出（0.5）半值角度越大可视角度就越大。

为了扩大可视角度，一般都把配光特性做成扇形或心形。具有同一光能（光束 单位cm）的LED在扩散光时与它的扩散面积（可视角度）成反比，而且亮度会变低。

为了确保同样的亮度必须把可视角度扩大2倍，这样就需要4倍的光能。

 4.2对比度

对比度是人工重现图像的一个非常关键的指标，如果对比度达不到要求，图像重现的层次感和颜色感无从谈起，根据屏体安装施工现场环境的要求，屏幕图像对比度至少要保证不小于100，才能获得较为满意的视觉效果。为了获得较高的对比度有二种方法可以选择:

① 提高LED亮度，这也是提高对比度的主要方法;

② 降低屏幕表面的光反射系数,对于表面光反射系数的控制我们采用乌光材料亚光底板。


  为了能够清晰的显示出亮度均一的文字和图像，具有识别周围环境亮度与发光光源点（LED）之间的明暗是非常必要的。

定量表示图像的好坏一般都用对比度作为指标;

不发光时的亮度与周围亮度，以及反射光对周围光线亮度形成正比例，而对比度则成反比例。所以要有随着环境亮度的变化自动调节显示屏显示亮度的功能。

4.3亮度调节

为了保证在白天和夜晚等不同光照度情况下的观看效果及节约电费，制造商设计显示屏具有亮度调节功能，PLC系统采集当前环境照度值，并反馈到计算机网络，显示系统可以根据不同的环境光照度自动地进行无级亮度调节，并且具有手动方式调节功能。

4.4亮度均匀性

考虑到人的视觉与听觉具有同样的对数性这一特点，维持画面亮度的均一性（普通电视机在80%以上）是很必要的，对于高品质LED全彩显示系统相邻像素间亮度均一性应达90%以上。

  为了使图像能够鲜明地从亮画面转到暗画面，要提高面亮度（单位面积的亮度），得到亮画面的方法是采用高亮度的LED。用定量表示面亮度的cd/m2单位进行定义。

室内设置型和室外设置型的必要亮度大致如下：

      室内用…………800 ~ 1500 cd/m2;室外用…………5000 ~ 7000 cd/m2

亮度与单位面积的LED的数量成正比的。但是，LED的同亮度级以及同电流是先决条件。亮度与电流成正比，但是寿命却与电流的平方成反比,电流增加2倍亮度也增加2倍，而寿命却缩短为1/4。

4.5驱动方式

发光像素驱动采用流行的驱动芯片，采用恒流供电方式,减少LED因管压降差异恒压动带来的‘马赛克’现象，保证LED的可靠性。

 4.7散热降温、冬季保温

对于屏幕系统来说，散热降温及冬季保温措施必须仔细考虑，以确保LED的寿命、发光亮度、色匀度、系统的平均无故障时间等主要技术指标。

屏体内部恒温控制，夏季冬季开启空调降温散热和升温，通过温感设备可自动启动关闭有关设备进行恒温处理。

LED显示屏系统及功能

一LED显示系统

n 配电箱：提供合适的电源供应给LED系统。

n 光纤传输系统：在领秀控制系统和LED显示屏之间，如果距离超过100米，需要光纤传输系统以加快传输速度和提高传输质量。

n
显示屏显示图形、文字，效果稳定、清晰、可靠，无盲点、常亮点等。

n
显示漏点率低于万分之一。

n
显示屏采用模块化设计，整个屏幕可由多个模块拼装而成，屏幕大小没有限制，可根据客户需要任意定制，各模块间可互换，给维护带来极大方便。

n
显示屏点距均匀，拼缝小于1mm，发光亮度均匀、色度均匀（同一颜色不存在色差），

在各种环境下均可达到的显示效果。

n
显示屏主要元器件采用精细安装技术。线路板进行防潮、防腐处理，以增加产品的可靠性和系统的使用寿命。

n LED显示屏：将通过光纤传输过来的各类信号源在LED模块上进行显示。

n LED显示屏的控制工作站与各LED显示屏之间通过专用通讯链路连接，由控制工作站对LED显示屏进行主动控制.

  二:系统功能

n 系统采用DVI技术，大屏内容与CRT、视频同步显示。

n 可显示中、英文文字、图形、动画、视频图像。

n 输入工具：计算机键盘、鼠标、扫描仪等及视频直接接通。

n 特技方式：移动、旋转、飘雪、放大或缩小，闪烁、覆盖、推出、色彩交替等。

n 多种文字的文本编辑、动画制作、图像编辑（旋转、拷贝、着色、迭加等）、伴音制作、录存与重放，视频图像捕捉、存储、处理与重放。

n 现实内容可通过键盘等手段实时进行编辑，即编即显，依照节目程序自动变换。

n 多媒体技术可以把声音、图像、文本、视频、图形为载体的信息变成计算机文件，存储在计算机中，可同屏播放图像及计算机画面，也可以将视频图像与计算机画面进行叠加。

n 以计算机为处理控制中心，电子屏幕与电脑显示器窗口逐点对应，显示内容实时同步，屏幕映射位置可调，方便随意选择显示画面的大小。

n 配备图文信息及三维动画播放软件，可以播放高质量的图文信息及三维动画。

n 播放软件显示信息的方式多样，可以覆盖、合拢、开帘、色彩交替、放大缩小等形式。

n 可以接收显示录像机、影碟机等视频信号。

5.5视频处理系统（客户选配）

作为整个系统的中央控制部分，TVONE视频处理器把不同的信号源数字化后，并对信号进行广播级的高品质图像处理，后由千兆网信号传送至LED显示屏。而视频处理器可由一台安装有领秀视频显示系统控制软件的PC进行控制或独立工作控制LED显示屏。

全方位视频处理提供使用者人性的界面，能将模拟信号或数字信号互相转换，或将视频及计算机格式信号互转，转换的不只是视频格式，更能将分辨率一并做转换处理，即将任何视频转换至任何视频格式("Anything In - Anything
Out")，转换出来的视频更是市面上称为高画质不失真影像。

视频处理器的主要特性

1. 无所不能的通用视频接口信号输入处理能力。包括CVBS（复合视频）、S-Video（S端子）、YCbCr（隔行分量）、YPbPr（逐行分量）、RGBHV（VGA、DSUB15接口）、DVI-I以及SDI（标清、高清串行数字视频），其中SDI不属于标配产品；

接口布局图

1. VGA、DVI以及可定制LVDS输出；
2. 数字式自适应的4线梳状滤波器根除亮度和色度的混叠；
3. 独特的帧率转换技术使输入信号与输出信号的更新速率一致而消除两者间潜在的相互交叠现象；
4. 图像峰值滤波提升了整个频率对亮度的反应；
5. 用急剧变化的边缘来替代视频的边缘，实现图像色度和亮度增强的效果；
6. 可编程亮度、对比度、色度、饱和度，弥补视频源缺陷并增强图像表现度；
7. 自适应运动补偿技术有效消除运动图像混叠，也有助于提升视频的慢动作重放、运动视频图像降噪以及视频去隔行处理的效果；
8. 像素级补偿技术确保运动图像去隔行扫描后细腻自然，无人工雕琢痕迹；
9. 业界优的图像缩放处理技术，可以同时对两个输入通道的图像进行无级缩放（可以将图像缩放为一个像素），同时可以完全独立控制两个通道的位置以及叠加时的前后顺序；
10. 双通道叠加可以实现淡入淡出的图像融合效果；
11. 单通道输出分辨率2048×1536
    60Hz；
12. 全十位处理，实现真正图像1024等级灰度，图像细节表现能力非常优越；
13. 电影模式NTSC制式3：2下拉、PAL制2：2自动侦测；
14. 运动视频单帧锁定；
15. 图像加框、图像背景颜色以及定制LOGO显示；
16. 图像左右显示顺序可颠倒，满足特殊观看需求；
17. 用户友好的键盘及LCD菜单控制方式；
18. 所见即所得的上位机软件控制方式，通过串口与设备通信实现（需定制，非标配）。

5.5
箱体设计

     1：箱体结构

1. 考虑电子产品工艺性设计和产品化发展，本系统采用模块的组装方案，使系统的集成度更高，大大缩短了现场施工周期，改善了系统工作的可靠性，也为系统后期的维护、升级、改造提供了方便。现场的安装只是箱体的和外部线路连接。模组概念的引入对系统的防尘、防震、防潮、防腐蚀等起到一定的保护作用，并便于拆卸和多次组装使用；
2. 每一颗LED灯具有独立帽沿，并置于独立的凹形中心，面罩表面喷涂亚光漆，限度增强了面罩对比度和遮阳效果；
3. 独特的横向和竖向凹槽设计，模糊了面罩之间的拼接缝隙，从而清除了因模块间的缝隙而形成的Led显示屏马赛克现象；
4. 创新的模具工艺，使得面板和壳体之间成形，无须焊接。

l 金属拉伸模箱体结构不仅坚固，而且无尘防水使整箱体达到IP65防护等级，可以承受恶劣的室外环境；

l 整体化的机械设计及组装工艺，使箱体在运输、安装等过程中遭受的损害降至，大大提升了产品的可靠性；

l 独立箱体受力的安装方式，使得安装更加便捷，同时可对箱体进行独立维护，而不会影响其他箱体的正常运行。

 2：箱体散热设计

LED显示屏属电子发光产品，屏体发热是不可避免的。对于屏幕系统可靠性来讲，必须采取有效降温散热措施，来保证系统的使用寿命、发光亮度、白平衡、色均匀度等重要指标。我公司在LED显示屏设计上采用先进的技术、合理的方案，限度地把电能转化成光能，减少系统发热。考虑到特殊使用环境，对散热问题我公司还采用了以下几种措施：

1）在箱体结构设计上，采用双轴流风机，保证箱体内部空气对流。

   2）将易发热的电源及与周围的风机形成强的对流环境，增强屏体整体散热。

3）智能化电源控制降温设备，自动开关，具有过热自动保护、自动恢复功能。

双轴流风机：使箱体内部空气对流


 第六章、 产品介绍

 6.1、产品优势

1.发光亮度高,而且做到从软件到硬件可调,能够充分满足客户各种应用环境的需求和变化;

2.特别筛选LED显示屏使用的LED相关参数，使LED显示屏发光均匀性好,具有非常出色的发光一致性;

3.采用密封箱体结构,独特的工艺处理,具有良好的防水,防震,防尘等系列防护功能,以保持其持久出色的显示效果;

4.可视角度大，水平视角120度垂直可达80度，显示图像不变形、不偏色；

  采用恒流驱动方式，实像素显示，更能使图像清晰、稳定；

   5.自主封装,更显技术优势和性价比.

   6.厂家亲力1年的保修,承诺终身维护.

 售后服务基础培训

一、客户培训

制造商提供对业主方操作人员的培训。

培训的目的是训练系统操作员。通过训练后使他们能够熟练的操作本系统，并能处理一些基本故障。

1、基础培训

培训的主要内容包括：

一．   计算机基础知识

二．   Windows操作

三．   显示屏基本工作原理

四．   系统的操作程序和管理

五．   系统的日常维护与安全注意事项

2、技能培训

该项培训着重点是系统的组成及配置、操作、故障的处置等，目的是为业主培训LED显示屏系统管理人员，着重培训操作员对系统的操作与问题的处理，培训的主要内容包括：

一、系统的硬件组成、结构及配置

二、系统的软件安装

三、显示信息的日常维护

四、简单的软件故障处理

五、简单的硬件故障处理

六、配置文件的参数修改

七、应用软件使用及维护（如播放软件等）。

二、售后服务

对LED电子显示屏系统来讲，我们为满足其高可靠性要求和在保证工程高质量的同时，更重要的是对于在系统完成后如何向用户提供全面的技术支持和完善的售中、售后服务，如快捷的响应、维护、充足的备品备件以及技术服务队伍等各方面。对此，我们做出如下承诺：

（1）提供壹年的保修

保修期内，由于任何非人为原因造成的设备缺陷或损坏，我们负责及时更换或修理。保修期内，负责保养合同规定的全部装置，对任何因安装工艺、材料和产品质量和部件造成的设备或部件的损坏，进行无偿的更换和维修。

（2）备品备件供应

为保证对系统实施有效的保修维修维护服务，尽可能缩短系统停机时间，我们在任何时候都储备一定数量的备品和备件。
