产品信息

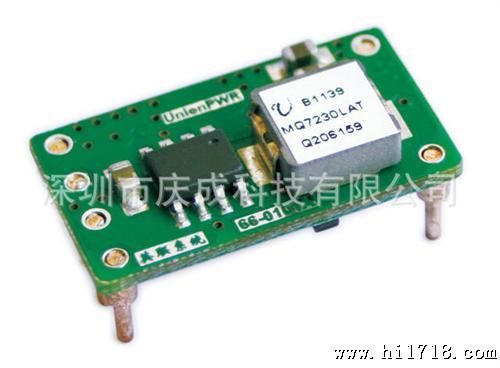

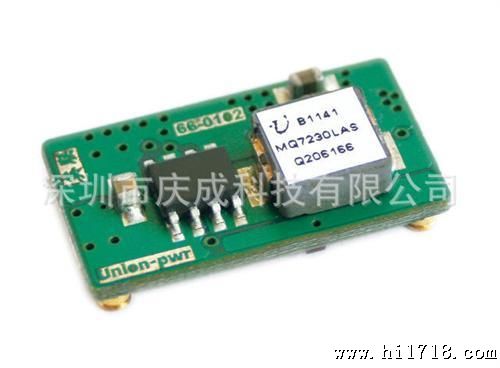

MQ7230L ( Pin to Pin 兼容 TI -PTH12050WAH)
非隔离，PoLA引脚DC-DC转换器，EasyTrack, Margin Up和Margin Down
3~3.6V或4.5~5.5V输入电压，0.9~3.6V输出电压，6A输出电流

产品描述

MQ7230L

CompatX^TM

系列电源模块为非隔离DC-DC转换器。该系列产品在3~5.5V的宽输入电压范围下工作。在工业标准的PoLA引脚输出下，其直流输出电压的达2%。该电源模块适用于非常规的3.3V或5V的供电总线。在满载情况下，其转换效率超过94% 且输出电流可达6A。标准特点包括负逻辑远程开关控制，输出电压可调，过流保护，过温保护等。

产品特点

• 宽工作电压:

  03：3 ~ 3.6V


  05: 4.5 ~ 5.5V
• 输出电压:

  03：0.9 ~ 2.5V


  05: 0.9 ~ 3.6V
• 输出电流: 15A
• 纹波和噪声 < 20mVp-p
• 转换效率: 94%
• Sequencing-EZ-Tracking
• 输出电压可调
• 过流/段路保护
• 过温保护
• 高可靠性: 设计满足5 million hour MTBF
• 无外加偏置电压要求
• 工业标准的PoLA引脚输出:
• 模块尺寸:

  22.1mm x 7.4mm x 12.57 mm (or 0.87 in x 0.29 in x 0.5 in)
• +55℃以下,自然对流的情况下不降额
• 符合RoHS 要求

产品应用

• 操作台, 服务器
• 台式电脑
• 数字信号处理器应用技术
• 分布式供电体制
• 电信设备
• 数据通信设备
• 无线通信设备
