1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。 2、配上下限开关输出,可实现远距报警,限位控制。 3、配变送器可实现液位远距报指示,检测与控制。 |
结构及工作原理 | |

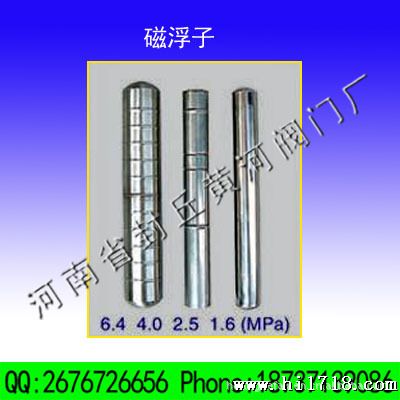

1、基本型 根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。 2、电远传 在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。 3、上下限开关输出 在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。 |
系统构成及接线 |
1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。 2、电远传 由测量单元和变送单元两部分组成。 3、本安防爆 a 带本安防爆,上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三) b 带本安防爆远传型 适合使用于∏类电气设备(工厂用)、C级气体,表面温度组别T4(135℃)。(图四) c 使用注意事项 ①变送器外壳设有外接地,用户使用时必须可靠接地。 ②安全栅的使用应遵守有关使用说明内容。 ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m ,电缆允许分布电容为0.8μF |
|
主要技术指标 |

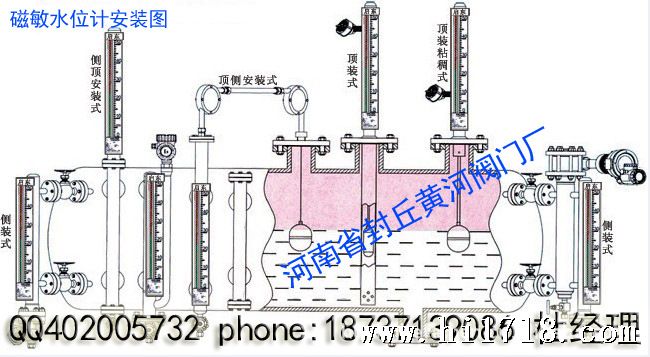

安装形式内容 | 侧装式 | 顶装式 | 安装间距 (测量范围) | 不锈钢 | 500~5000(mm) | 500-2500(mm) | ABS、PP-R | 500~4000(mm) | 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | 介质密度 | >0.6g/c | >0.76g/c | 法兰连接 | 不锈钢 | 法兰20-40(DN20 PN1.0-4.0) (GB9119-88) | 法兰200-25(DN200 PN1.6) (GB9119-88) | ABS | 法兰20-10(DN20 PN1.0) (GB9119-88) | 法兰200-6(DN200 PN0.6) (GB9119-88) | 主体材料 | ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) | 介质温度 | -40~100℃(ABS、PP-R:-40~80℃) | 环境温度 | -40~+70℃ | 示值误差 | ±100mm | 介质粘度 | ≤1st(10-4 /s) | 上、下限 开关输出 | 1、控制灵敏度:10mm 2、输出接点容量:AC220V 2A 3、接点寿命:5×104次 4、防爆特征:iaIICT4本质安全型 | 电远传、 连续显示 | 1、:±1.5% 2、输出负载:750Ω 3、输出信号:0~10mA输出,220V AC电源 4~20mA输出,24V DC二线制 4、防爆特征:iaIICT4本质安全型 |
|
