江西涡轮流量计()
价格:电议
地区:江西 南昌市
电 话:86 0791 83887761
传 真:86 0791 83887761



 采购须知:该产品价格只供参考,具体价格请提供流量范围、压力、口径、温度、介质等具体的要求以便给予准确报价及交货时间。

—————————=====概述=====—————————

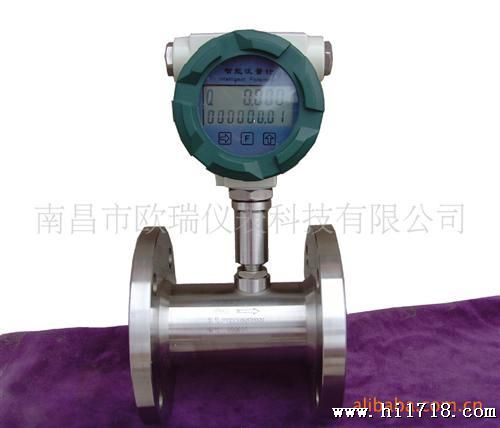

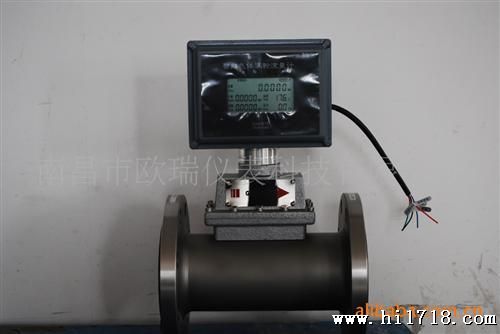

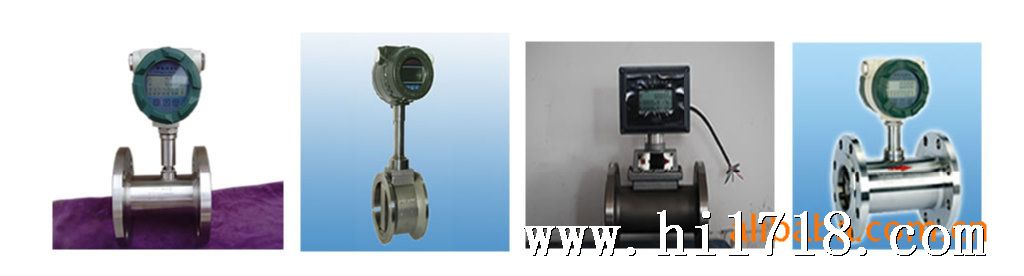

     ORLWL系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、高、复现性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。

传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti2Cr13及硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆式(ExdIIBT6),可在有爆炸危险的环境中使用。传感器适用于在工作温度下粘度小于5×10-6m³/s的液体,要对传感器进行实液标定后使用。

—————————=====工作原理=====—————————

    流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/K

式中:f-脉冲频率〔Hz〕1

     K-传感器的仪表系数,由校验单给出。

     Q-流体的瞬时流量(工作状态下)〔m³/h〕或〔L/h〕

     3600-换算系数

    每台传感器的仪表系数由制造厂填写在检定证书中,K值设入配套的显示仪表中,便可显示出瞬时、累计流量。

—————————=====产品特点=====—————————

1. 高度,一般可达±1%、±0.5%,高型可达±0.2%;

2. 重复性好,短期重复性可达0.05%-0.2%,正是由于具有良好的重复性,如经常校准或在线标准可得到极高的度,在贸易结算中是优先选用的流量计;

3. 输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

4. 可获得很高的频率信号(3-4KHz),信号分辨力强;

5. 范围度宽,其中大口径可达1:20,小口经为1:10;

6. 结构紧凑轻巧,安装维护方便,流通能力大;

7. 适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

8. 可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

————————=====基本参数与技术性能=====—————

1. 技术性能                                        表1

仪表口径与

连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

等级

±1%R、±0.5%R、±0.2%R(需特殊定做)

量程比

1:10;1:15;1:20

仪表材质

304不锈钢、316(L)不锈钢等

被测介质

温度(℃)

-20~+120℃

环境条件

环境温度-10~+55℃,相对温度5%~90%,大气压力86~106kpa

输出信号

传感器:脉冲频率信号,低电平≤0.8V高电平≥8V

变送器:两线制4…20mADC电流信号

供电电源

传感器:+12~24VDC(可选)

变送器:+24VDC

现场显示型:仪表自带3.0V锂电池

信号传输线

屏蔽电缆3×0.3(三线制),2×0.3(二线制)

传输距离

≤1000m

信号线接口

基本型:豪斯曼接头,防爆型:内螺纹M20×1.5

防爆等级

基本型:非防爆产品,防爆型:EXdIIBT6

防护等级

IP65



2测量范围及工作压力                            表2

仪表口径

(mm)

正常流量范围

(m³/h)

扩展流量范围(m³/h)

常规耐受压力(Mpa)

制耐压等级(Mpa)(法兰连接方式)

压力损失(Mpa)

DN4

0.04~0.25

0.04~0.4

6.3

12、16、25

0.12

DN6

0.1~0.6

0.06~0.6

6.3

12、16、25

0.08

DN10

0.2~1.2

0.15~1.5

6.3

12、16、25

0.05

DN15

0.6~6

0.4~8

6.3、2.5(法兰)

4.0、6.3、12、16、25



0.035

DN20

0.8~8

0.45~9

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN25

1~10

0.5~10

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

6.3、2.5(法兰)

4.0、6.3、12、16、25









0.025

DN40

2~20

1~20

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN100

20~200

10~200

1.6

4.0、6.3、12、16、25

DN125

25~250

13~250

1.6

2.5、4.0、6.3、12、16

DN150

30~300

15~300

1.6

2.5、4.0、6.3、12、16

DN200

80~800

40~800

1.6

2.5、4.0、6.3、12、16
