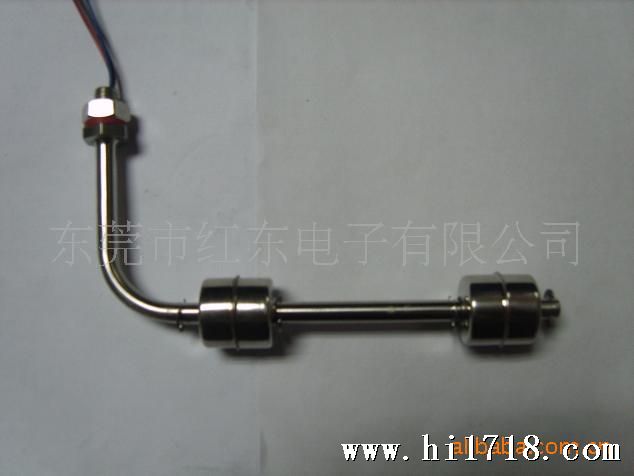

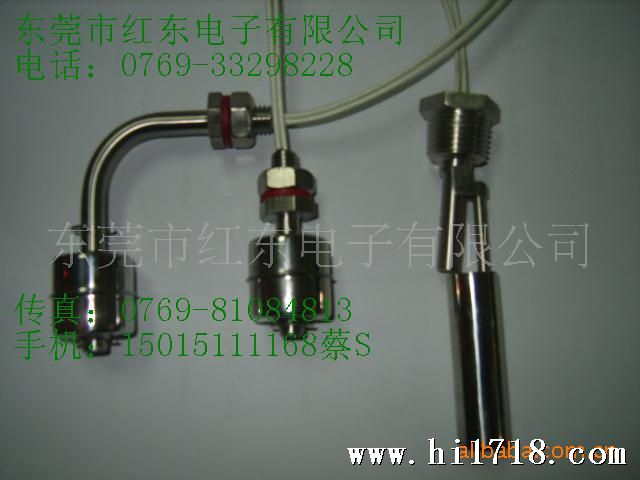

不锈钢浮子-液位控制器
价格:电议
地区:广东 东莞市
电 话:86 0769 33298228
传 真:86 0769 81084813

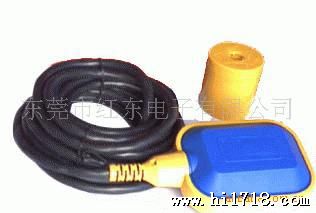

浮球液位控制器,液位显示器广泛用于水箱控制进水排水,控制水泵,磁性液位传感器
·
不锈钢设计,耐腐蚀,适应于各种外部环境·动作距离,满足客户应用要求·常开,常闭型可选·为客户定制,接线长度以及端子可自由选择一、概
   RF
连杆浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器。一只产品可实现多点控制。其特点是寿命长、速度快具有较强的抗负载冲击能力。应用:废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。
二、特
   ●
可作多点控制。控制开关位置可以按使用者需要订制。
   ●
使用磁簧开关不需供应电源,接点寿命可达200万次。
   ●
所有的开关出线在同一接线盒,外部施工配线成本低廉。
   ●
多个开关控制点和其它形式的液位开关比较,RF型的单价。
   ●
接线盒的防护等级皆在IP-65以上。
   ●
PPSUS316金属材质,因此不管酸碱液、溶剂或各种燃油,皆有合适产品可配合使用。
   ●
磁簧开关与导线完全和液体隔离,因此在高温、高压设备上亦可安全使用。
三、工作原理

在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。
四、技术参数
   ●PP
PVDF材质可适用于强酸硷场所;SUS304/316金属材质适用于高温高压桶槽
   ●
接线盒规格齐全,有塑胶、铝合金、不锈钢防爆型,防护等级IP-65以上
   ●
接点容量50W/250VACSPST40W/250VACSPDT
   ●
接续法兰有JISDINANSI规格;牙口有NPTPFBSP等规格
   ●
可做多点控制、安装容易、节省成本
   ●
特殊规格可根据客户需求订制

产品简介




浮球液位开关主要由磁簧开关和浮子组成,浮子内有磁性材料,浮子随被测液位上下移动时,触动磁簧开关而检出液位位置。在密闭的非导性磁性管内安装有一个或多个干簧管,当环形磁铁靠近磁簧开关中心时,磁簧开关接点ON(接通),反之磁铁离开时磁簧管由ON(接通)变为OFF(断开)。



电气参数:

产品型号

SSL-78-10W

SSL-78-50W

额定功率

10W

50W

额定开关电压

100V

220V

开关电流

0.5A

0.7A

小击穿电压

220VDC

300VDC

负载电流

1A

1.5A

阻抗

100m

100m

工作温度

-10~+120 o C(MAX:200℃)

-10~+120 o C(MAX:200℃)

电气寿命

100万次

100万次

浮球材质

SUS304

SUS304

浮杆材质

SUS304

SUS304

固定螺母

SUS304

SUS304

密封圈

硅胶圈

硅胶圈

注意事项

勿在强磁环境下使用

建议使用电压24VDC






















DF-96A水泵全自动液位控制器采用集成电路,并结合高层楼宇上、下水池(水塔)的水位分级提升进行设计,具有下下水池联合控制、水池排水及缺水保护等功能,可自动实现水箱补水、排水,并有效防止水池水位水高溢出或水泵空转损坏,是一种工业、家庭均适用的产品。非常适合城镇、农村、学校、式矿企事业单位及家庭用水的水井——水井供水工程,广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。

性能特征

型号

DF-96A

DF-96B

DF-96C

DF-96D

外形尺寸

126×88×51mm

126×88×51mm

126×88×51mm

126×88×74mm

工作电压

220V

220V

380V

220V

安装方式

壁挂

壁挂

壁挂

导轨

负载

10A

20A

20A

20A

单控上水池控头安装



(一)单控上水池控头安装说明安装图如图一所示:

A(经线)为上水池(水塔)上限液位控制点,水位上升达到A点水位,水与探头接触,水们控制器自动关泵;

B(蓝线)为上水池(水塔)下限液位控制点,水位下降到B点水位以下,水与探头脱离接触,水位控制器自动开泵,水池充水;

C(黑线)为水池(水塔)地线,放在水池的点与水池底部接触;

D(绿线)、E(黄线)点并接到C

(二)单控下水池(即排水池)探头安装说明安装图如图二所示:

E—为下水池上限液位控制点,水们上升达到E点水位,水与探头接触,水位控制器自动开泵,水池排水;若不排水,则E点不接;

D—为下水池下限液位控制点,水位下降到D点水位,水与控头脱离接触,水位控制器自动关泵,水池停止排水;

C—为水池地线,放地水池的点与水底部接触;

AB点不接。

(三)缺水保护探头安装说明安装图如图三所示:

CD点为水池下限水位控制点,水位下降到下限水位,CD探头之一与水面脱离接触,水位控制器继电器立即动作,切断输出,水泵停止工作;

E点与C点短接;

AB点不接。

(四)上下水池联合控制探头安装说明安装图如图三所示:

A—为上水池(水塔)上限液位控制点,水位上升达到A点水位,水与控头接触,水们控制器自动关泵;

B—为上水池(水塔)下限液们控制点,水位下降到B点水位以下,水与探头脱离接触,水位控制自动开泵,水池充水;

C—为上、下不池(水塔)公用在线,放在上、下水池的点与水池底部接触;

D—为下水池下限液位控制点,水位下降到D点水位,水与探头脱离接触,水位控制器自动关泵,水池停止排水;

E—为下水池上限液位控制点,水位上升到E点水位,水与探头接触,水位控制器自动开泵,水池排头;若不排水,则E点不接。

安装尺寸



安装使用其他说明

1、为确保液位控制器正常工作,安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。可上、下移动探头,使其接触、脱离水面,模拟检测水们控制器是否安装正确且能按您的需要正常工作。

2、建议将各点探头固定在水池内壁,以免探头位置发生偏移导致水位控制器误动作,(若水池壁为金属,则除C点地线外不宜接在内壁,以免发生短路,导致水位控制器不能正常工作)。

3、按上述接线方法接好后,检查产品右侧的手动/自动开关(DF-96D无),是否确能根据用户需要手动开启、关闭水泵,用后将其调整回自动位置,水位控制器进入工作状态。

4、临时需开启、关闭水泵,请用水位控制器左侧的手动/自动开关控制(DF-96D)型无手动开关。

5、为避免误动作,请勿将产品安装在潮湿、腐蚀及高金属含量气体的环境中。

6、建议您配套采用公司生产的水位控制专用探头。

故障排除

1、接通电源不工作:

a.检查红色电源指示灯有无点亮,若不亮,检查输入输出接线端子是否均已接触良好;

b.检查产品左侧的手动/自动开关,是否在上将其调整回自动位置,水位控制器进入工作状态。

2、水位线超过或低于探头控制点,水泵没有自动关闭或开启,请按自动/手动开关手动控制水泵。并检查:

a.探头是否偏离原位,安放位置过高(过低),导致水位无法接触(脱离);

b.上、下水位线、地线探头连接是否与其他线错位,是否有接错或短路;

c.探头有无锈蚀和脱落现象,探头线与产品、探头线与探头之间的连接是否接触良好;

d.C点地线是否已经安放在水池位置。
