深圳市四和泰电子有限公司

承认书

客户编号

产品名称LED防水电源200W

公司型号SH-100W-36L

承认书编号：SH

产品料号：：     010

日期：           2012-3-1

客户确认签字,盖章后请返回承认书一份

地址:深圳市宝安区石岩镇官田羊台山工业路10号三楼

电话：(办)    传真: (办)

目录

1. 描述：………………………………………………………2
2. 输入特性：…………………………………………………2
3. 输出特性：………………………………………………2-3
4. 保护功能：…………………………………………………3
5. 环境条件：………………………………………………3-4
6. EMC安全要求：…………………………………………4
7. 结构参数：…………………………………………………4
8. 铭牌附图：…………………………………………………5
9. 包装：……………………………………………………5

1、描述：

此承认书适应于SH-100W-36V型号的开关电源。

2、输入特性：

   2.1输入电压:

    额定电压:100-250Vac

    调整范围:90-265Vac

2.2输入频率:

    额定频率:50-60Hz

    调整频率:47-63Hz

2.3输入电流:

当输入交流电压为额定值的下,输出电压负载满载，输入交流电流1.5A。

2.4浪涌电流:

当输出为额定负载，环境温度为25℃，输入240Vac冷态起动电源时的浪涌电流小于30A。

2.5 AC漏电流:

当输入电压240Vac时，漏电流为0.25mA。

3、输出特性：

3.1输出功率(;

  满载电压    电流范围    转换电流范围      输出功率     +33-34Vdc          3A        ±3%                 100W

3.2负载特性/调整率(Combined Load/Line Regulation):

    电压  小空载电压  空载电压     电流

     +36Vdc   36.5V       37.5V           3A

3.3波纹和噪音（Ripple And Noise）:

测试条件：任何负载正常工作下，使用示波器带宽为20MHz连接到适配器的输出端，同时输出端并连一个4.7uF的电解电容和一个0.1uF的瓷片电容。

                电压          波纹噪音

+36Vdc           200mVp-p

3.4启动延迟时间(Turn On Delay Time):

    当输入100Vac和输出负载时,启动时间为1S。

3.5上升时间(Rise Time):

    当输入100Vac和输出负载时时间为40mS。

3.6保持时间(Hold Up Time):

    当输入100V和输出负载时,小保持时间为5mS。

3.7效率(Efficiency):

    当输入100Vac和输出负载时,87%。

    当输入240Vac和输出负载时，90%。

3.8过冲(Overshoot):

    在电源开启或关闭的时候,15%。

4、保护功能:

4.1短路电路保护:

    该电源供给器在短路解除时,能恢复正常工作。

4.2过流保护：

过流故障排除后，电源将自动恢复正常工作。

4.3过压保护

    当输出电压超过额定电压时,电源将保护,故障排除后不能恢复正常工作。

5、环境要求:

5.1工作温度:

     0℃~ 40℃,满载,正常工作。

5.2储存温度:-20℃to85℃,带外壳.

5.3工作湿度:

     5%(0℃)～90%(40℃),72小时,满载,正常工作

5.4振动(Vibration):

     1、测试标准:国际电工电子委员会Operating: IEC 721-3-3 3M3

       5～9Hz,A=1.5mm加速度（9～200Hz,Acceleration 5m/s²）                                                                                                                                                                                                                                      2、运输（Transportation）：IEC 721-3-2 2M2

       5-9Hz，A=3.5mm

       9～200Hz,加速度Acceleration=5m/S²

      200～500HZ,加速度Acceleration=15m/S²

3、轴向振动.

    在测试过程中不能出现性的损坏。

在电源开启和关闭后，样机能够恢复到初条件。

5.5跌落试验:

一个角,三个棱,六个面。

高度76cm Height:76cm

6、安全及EMC要求:

6.1安全:

6.2高压：（测试方法按下面接线图）

()Primary to secondary)：1500Vac/5mA/60s.

7、结构参数：

   7.1外壳:

    外壳尺寸:170*62*42mm

7.2输入线:

三线输入制，棕色为N，蓝色为L,黄线为GND。

7.3;输出线：

输出两线制，棕色为+，蓝色为-。

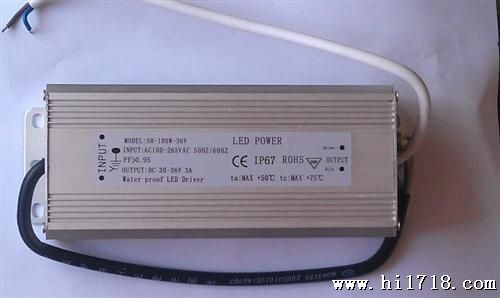

8、铭牌(Label):

                白底黑字

                材质：PVC

                耐高温110度以上

                厚度0.2-0.3mm

                3*RI±0.1mm

                斜角2.5mm

9、包装
