技术指标
基本功能 (万用表部分) | 量程 | 基本 |
直流电压(V) | 400mV/4V/40V/400V/1000V | ±(0.8%+8) |
交流电压(V) | 4V/40V/400V/750V | ±(1%+15) |
直流电流(A) | 400μA/4000μA/40mA/400mA/4A/10A | ±(1%+8) |
交流电流(A) | 400μA/4000μA/40mA/400mA/4A/10A | ±(1.5%+8) |
电阻(Ω) | 400Ω/4KΩ/40KΩ/400KΩ/4MΩ/40MΩ | ±(1%+5) |
电容(F) | 40nF/400nF/4μF/40μF/100μF | ±(3%+8) |
频率(Hz) | 10Hz-10MHz | ±(0.1%+3) |
基本功能 (示波器部分) | 量程 | 基本 |
实时带宽 | 16MHz | √ |
采样率 | 80MS/s | √ |
垂直 | ±(5%+1) | |
垂直灵敏度 | 20mV/div - 500V/div(1-2-5) | √ |
水平 | ±(0.1%+1) | |
水平灵敏度 | 50ns/div - 5s/div(1-2-5) | √ |
特殊功能 | ||
显示 | 3999 | |
自动量程 | √ | |
占空比 | 0.1~99.9% | √ |
二极管测试 | √ | |
自动关机 | √ | |
通断蜂鸣 | √ | |
显示色彩 | 160 x 160单色 | √ |
触发模式 | 自动/正常/单次 | √ |
波形存储/回放 | 10组 | √ |
对比度、 亮度设置保存 | √ | |
低电压显示 | √ | |
USB数据传输 | √ | |
LCD背光 | √ | |
输入阻抗 | ≥10MΩ | √ |
一般特征 | ||
电源 | 1.5V电池(5#) x4 | |
LCD尺寸 | 60mmX 60 mm | |
机身颜色 | 红色+灰色 | |
机身重量 | 498g | |
机身尺寸 | 200mmX 100mm X 48 mm | |
标准配件 | 表笔、电池、鳄鱼夹、光盘软件、USB数据线、BNC联接器 | |
标准包装 | 彩盒、说明书、保修卡 | |
标准包装数量 | 20台 | |
标准包装尺寸 | 490mmX 385mm X 510mm | |
标准包装箱毛重 | 24 Kg | |
可选配件 | ||
波形测试探头、电源适配器 | ||
产品介绍 | ||

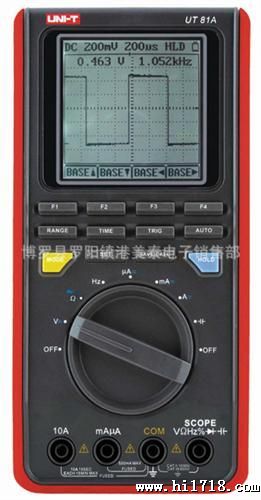

UT81系列是采用嵌入式数字控制技术设计的集数字存储示波器、数字万用表等功能于一体的手持式新型数字示波万用表。示波器模式测试是一个完整的智能化测量系统,在测试交直流电压、电流、频率时可通转换到示波器模式方便观察测试波形。波型测试带宽为16MHz为各种测量提供充足带宽,80MS/s,恒定采样率配合峰值采样处理可捕捉尖峰脉冲和失落脉冲等工业信号。 适用于测量交直流驱动马达、传感器、激励器、线路及控制电器、电源系统、工业机械的故障,该表是电子测试领域的维修工具。 | ||
安规等级 | ||
CAT II 1000V、CAT III 600V | ||
CE、EN:61010-1、EN:61326-1 |
