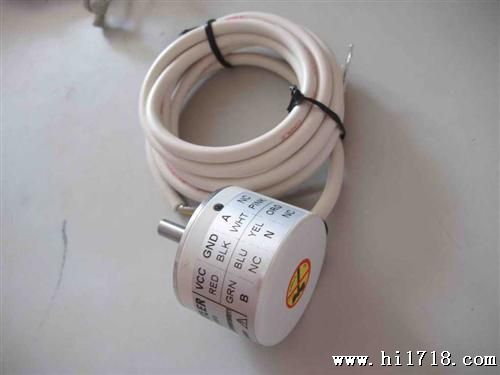

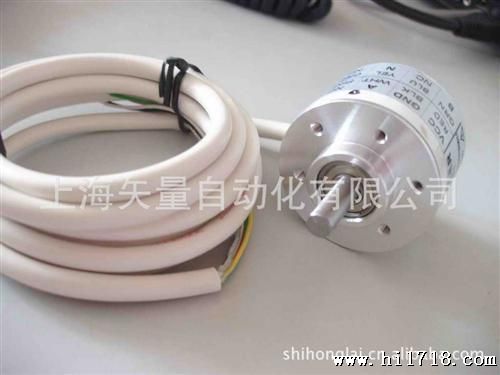

亨思乐Hengstler光电编码器RI41-O/100.11KB-15S-5
价格：电议
地区：上海
电 话：86 21 54807896
传 真：86 21 34224712
-
图文详情
-
产品属性
-
相关推荐
RI41 系列
◆ 经济型编码器
◆ 分辨率可达2,000PPR
◆ 高机械效率
◆ 应用举例
—木材加工机械 — 变频电机
—自动化机械 — 工业机器人
—包装机械 — 玻璃机械
—陶瓷机械 — 制药、医疗机械
—印刷机械 — 机床
—纺织
5/10/20/25/28/32/50/60/72/100/128/200/250/256/288/300/360/400/500
512/600/720/900/1,000/1,024/1,200/1,250/1,500/1,800/2,000
其它脉冲数可按要求定制
| 电气参数 | |
| 标准输出通道 | 驱动器型（R，M），RS422A型（I，IL）；A，B，Z 推挽型(K,KL) 电压型(V,VL) 集电极开路型(C,CL,CM):A,B,Z |
| 电源消耗 | 40mA(5VDC),60mA(10VDC),30mA(24VDC) |
| 电源电压（SELV） | 驱动器型（R）：5VDC 驱动器型（M）：10~30VDC电源输入，5VDC输出推挽型（K）：10~30VDC 推挽型（KL）：5~24VDC RS422型(I)：10~30VDC RS422型（IL）：5~24VDC 电压型（V）：10~30VDC 电压型（VL）： |
| 设计标准 | 符合DIN 0160,防护等级Ⅲ,污染等级2,过电压类别Ⅱ |
| 机械参数 | |
| 壳体 | 铝制 |
| 使用寿命 | 在35%的负载下可以转动时为1x10/10转，在75%的负载下可以转动时为1x10/9转，在100%的负载下可以转动时为1x10/8转 |
| 重量 | 大约60g |
| 法兰 | 圆型法兰 |
| 连接类型 | 1.5m电缆,径向 |
| 抗冲击性能(IEC 68-2-27) | 1,000m/s2(6ms) |
| 防振性能(IEC 68-2-6) | 100m/s2(10…2,000HZ) |
| 存储温度 | -25…+85℃ |
| 工作温度 | -10…+70℃ |
| 防护等级(EN 60529) | 机壳IP 50,轴承IP 40 |
| 起动转矩 | IP 50≤0.2Ncm IP 65≤1Ncm |
| 转速 | 6000RPM |
| 轴载 | 径向:30N(6.5lbs),轴向:15N(3.3lbs) |
| 轴径 | 实心轴6、8mm，空心轴（盲孔H以及通孔TH）可选6，8，10mm |
