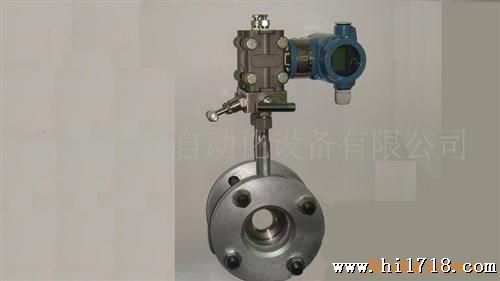

智能一体化孔板流量计

图片，价格，产品属性，仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询.

智能一体化孔板质量流量计，是我公司研制开发的一种智能型孔板流量计；可广泛应用于石油、炼化、化工、天然气、冶金、电力、
制药等领域，各种液体、气体、天然气及蒸汽质量流量的测量和计量。
● 低功耗电池现场显示，能在线直接读示值，显示屏可同时读取瞬时流量、累积流量、实测
　 压力、实测温度以及棒圆百分比
● 一体化式结构、质量流量测量
● 测量高，量程比宽
● 耐高温、高压、可适用于各种工况条件
● 智能变送器、带温/压标况动态补偿、故障自诊断自动补偿
现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温
度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡街流量计按1:5程
比出厂时,在20%以下，80%以上量程段时，没法保证流量，因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智
能型流量计通过多点线性化补偿，保证流量计在每点量程段流量。智能型流量计量程比1:15，比普通涡街流量计高出3倍量程
比。智能型流量计有温度、压力故障自诊断自动补偿功能，断电记录时钟、日期,通过按键可切换显示工况标况流量。
◆ 使用条件及技术参数
环境温度：-40℃～55℃；
相对湿度：5%～90%； 大气压力：86～106kPa；
◆ 技术参数
公称通径：DN10～DN300；工作压力：2.5~4.0MPa；
测量介质：液体、气体、蒸汽；等级：1.0级；
介质温度：-40℃～+300℃；重复性：≤0.02%；
线 性 度：≤±1.0%；主体材质：不锈钢。
负载电阻：负载电阻不超过≤750Ω
供电电源：可16~24VDC；3.6V内置电池供电（不需外供电）
输出信号：同时输出电流、电压脉冲；
通信方式：可带HART协议、GPRS无线远传、RS-485通讯
安装方式：法兰式、焊接式、卡装式、插入式、分体式（特殊要求可订做）
智能流量计系列
带温压补 卡装式 插入式 分体式
◆ 技术参数
公称通径：DN20～DN300；工作压力：2.5~15MPa；
测量介质：液体、气体、蒸汽；等级：1.5级；
介质温度：-40℃～+600℃；重复性：≤0.02%；
线 性 度：≤±1.0%；
取压方式：法兰式取压、环室取压、角室取压等
安装方式：法兰式、焊接式、卡装式、插入式、分体式（特殊要求可订做）
负载电阻：负载电阻不超过≤750Ω
供电电源：可选16~24VDC
输出信号：同时输出电流、电压脉冲；
通信方式：可带HART协议、GPRS无线远传、RS-485通讯

一、概述
此系列一体化孔板流量计，是我公司研制开发的一种新型智能型孔板。可广泛应用于石油、炼化、化工、天然
气、冶金、电力、制药等领域中，各种液体、气体、天然气及蒸汽质量流量的测量和计量。
变送器输出的模拟信号或数字信号可与计算机联网，也可输送给各种流量仪，实现远程流量显示或控制。
一体化智能孔板
二、特点
三、系列分类
分 类品 种基本型号
按测量对象分类
测液体Y
测气体Q
测蒸汽Z
按连接方式分类
夹装式J
法兰式F
● 一体化式结构、质量流量测量
● 测量高，量程比宽
● 低功耗电池现场显示，能在线直接读取示值，
显示屏可同时读取瞬时流量、累积流量以及棒图百分比
● 小压差可达10mmH2O
● 耐高温、高压，可适用于各种工况条件
● 智能变送、温/压全工况自动补偿
● 开放式数字平台，多用途串行接口，现场总线结构
● 现场数显、信号远传兼容，模拟量和数字化双向通迅共
存，方便系统组建和入网

五、流量计结构
1．结构
此系列一体化智能孔板，由取压装置、三阀组、智能差压变送器
及温/压传感器等主要部分组成。
2．三阀组的作用
● 可使一体化结构牢固，减少泄漏点；
● 可在线确认变送器的零点与修正；
● 一旦变送器出现故障需要检修或更换时，可在不中断工艺情
况下进行，操作非常方便。
调零、更换变送器时，三阀组阀门操作程序：
● 置F1、F3阀于“全闭”位置（顺时针方向拧紧）
● 将F2阀置于“微开”位置（逆时针拧二圈）；
● 二个阀门开关状态确认无误后，即可进行调零或检修或更换。
变送器重新投运时，三阀组阀门操作程序：
● 先“关闭”F2阀门；
● 置F1、F3阀门于“全开”位置。变送器即可进入运行状态。
在如下情况下，均可选用三阀组
● 为减少过程泄漏点
● 不允许中断工艺过程
● 方便变送器检查或更换
3．温/压传感器
温/压传感器用以传输被测流体的温度与压力信号，由智能差压
变送器实现温/压全工况的自动补偿，以得到真实、准确的质量流
量。
4．智能差压变送器
把差压传感器的信号进行采集处理，对温度、压力补偿进行运
算，并终显示或输出流量信号。
当充满管道的流体流过孔板时，将产生局部收缩，流束集中，流速增加，静压力降低，于是在孔板前后产生一个
静压差，该压力差与流量存在着一定的函数关系，流量越大，压力差就越大。
通过导压管将差压信号传递给差压变送器，智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变
送。输出4～20mA.DC模拟信号或脉冲信号、实现对流体的质量测量。
取压方式，常用的取压方式有三种：
1.角接取压（环室、钻孔）
2.法兰取压
3.D-D/2径距取压。
