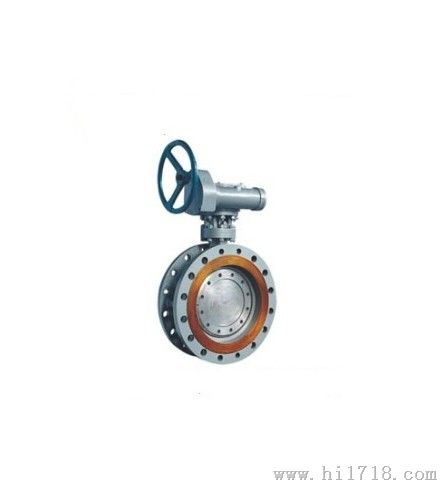

D343H法兰式硬密封蝶阀
价格:电议
地区:浙江省 温州市
电 话:0577-67985620
手 机:13696023832
传 真:0577-67985630

D343H法兰式硬密封蝶阀



一、D343H法兰式硬密封蝶阀介绍:

D343H法兰式硬密封蝶阀适用于电力,热力、高温煤气、可燃性气体、热空气、城市供热、供水、污水处理、化工、冶金、制糖、造纸、造船、航空、钢铁等企业。

D343H法兰式硬密封蝶阀特点:



1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。



2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。



3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.



4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。



5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。



6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。



三、D343H法兰式硬密封蝶阀主要技术参数:



公称通经DNmm)

502000

公称药理PNMPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃425℃ 不锈钢:-40℃650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

四、D343H法兰式硬密封蝶阀主要零部件材料;



零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

0型圈、柔性石墨

五、D343H法兰式硬密封蝶阀主要连接及外形尺寸:



公称通径
DN

结构长度L

外形尺寸(参考值)

连接(标准值)

参考
重量Dt343H

H

Dt343H

PN0.6MPa

PN1.0MPa

mm

inch

H1

A1

B1

D

D1

z- d

D

D1

z- d

50

2

108

150

112

350

180

200

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

370

180

200

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

165

225

8-18

285

240

8-22

47

200

8

152

230

208

605

270

280

320

280

8-18

340

295

8-22

60

250

10

165

250

243

680

270

280

375

335

12-18

395

350

12-22

95

300

12

178

270

283

800

380

420

440

395

12-22

445

400

12-22

124

350

14

190

290

310

835

380

420

490

445

12-22

505

460

16-22

181

400

16

216

310

340

915

450

470

540

495

16-22

565

515

16-26

260

450

18

222

330

380

960

480

490

595

550

16-22

615

565

20-26

338

500

20

229

350

410

1020

480

490

645

600

20-22

670

620

20-26

360

600

24

267

390

470

1225

480

660

755

705

20-26

780

725

20-30

540

700

28

292

430

550

1355

640

660

860

810

24-26

895

840

24-30

580

800

32

318

470

640

1470

640

660

975

920

24-30

1015

950

24-33

845

900

36

330

510

710

1545

750

860

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

770

1795

850

860

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

890

1965

850

900

1405

1340

32-33

1455

1380

32-39

2000



订货须知:

一、①D343H法兰式硬密封蝶阀产品名称与型号②D343H法兰式硬密封蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D343H法兰式硬密封蝶阀型号,请按D343H法兰式硬密封蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门为您审核把关
