华匀 K-300W机床控制变压器 K5-300VA单相隔离变压器 全铜
价格:电议
地区:浙江 乐清市
电 话:86 0577 61786208
手 机:13758895069
传 真:86 0577 27873236









一.概述

     JBK5系列机床控制变压器是我公司引进德国90年代中期新型变压器系列,经过多年来进一步吸收国外同类产品,并优选国外先进方法的接线端子结构.将端子与骨架合在一起,使防护等提高到IP2LX,防止偶然触及电路.采用国内IT冷压接线端子,接线方式可以使接线密集程度提高.

     变压器的硅钢片与硅钢片之间连接.硅钢片与底板连接均采用氩弧焊接工艺,形成一个整体,简捷明了.尤其是底板性成型,全面提高了产品的质量

      JBK5系列机床控制变压器适用于交流50~60Hz,作为各行各业的机械设备,一般电器控制电源和工作,信号灯的电源之用.

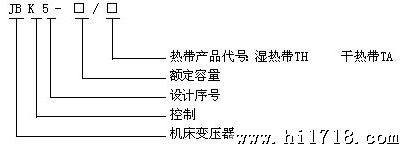

二.型号及其含义





三.外形及安装尺寸



型号

外形尺寸

安装孔距

安装孔     K×F

B max

D max

E max

A

C

   JBK5-40VA/63VA

78

72

90

56

46

4.6×1.5

JBK5-100VA

85

75

96

64

62

4.6×1.5

JBK5-160VA

96

92

105

84

73.5

5.5×1.5

JBK5-250VA

96

100

104

84

85

5.8×1.5

JBK5-400VA

120

100

122

90

85

5.8×2

JBK5-630VA

150

110

140

122

90

7×2

    JBK5-800VA

150

128

142

122

105

7×2

JBK5-1000VA

150

190

142

126

155

7×3

JBK5-1600VA

170

225

153

140

176

7×4

JBK5-2500VA

194

     160

165

172

195

 四.主要技术参数

型号

额定容量VA

效率%

信号绕组%

控制绕组%

信号绕组%

控制绕组%

额定输入电压V

额定输出电压V

备注

JBK5-40

40

85%









5<Um<6

10<Um<12















95%~105%

UH









612









1.1Um





AC380

+.-5%



AC220

+.-5%

AC220

控制

127V

110V

照明

48V

35V

24V

信号

12V

6V







各绕组容量分配可按照用户要求制造



JBK5-63

63

JBK5-100

100

JBK5-160

160



88%

JBK5-250

250

JBK5-400

400

JBK5-630

630

JBK5-800

800



90%

JBK5-    1000

1000

JBK5- 1600

1600



92%

4.5<Um<6

9<Um<12

JBK5-2500

2500



.注意事项

 1.购买前,先估计好您使用的电器总容量,并用有相同余量的变压器,确保瞬时起动时不烧坏变压器.

  1. 本变压器规格按国家有关标准设计生产,当您使用多绕组(多控制电压)的变压器时,容量应按电压比相应增加变压器容量,以免烧坏变压器.
  2. 安装前,应仔细校核铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用.
  3. 通电工作后,变压器铁芯和线圈将发热,(但温升不超过80°C)属正常现象,若温升超过80°C ,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量.
  4. 按客户要求定做特殊变压器产品,应提供输入电压和输出电压.输出电压各功率分配多少瓦.

备注:图片只供参考!以实物为准.输入电压、输出电压,根据客户要求提供电压定做或传来图纸定做。量大更优惠,由于产品比较重,江浙沪地区可以发快递,其他地区建议发专线物流托运,运输速度和一般快递差不多。
