长光数显增量式编码器系列 ZLE型 （经济型）
价格：电议
地区：浙江 温州
电 话：13614404833
传 真：86-0577-86 0577 88363533-
-
图文详情
-
产品属性
-
相关推荐
增量式编码器
编码器轴旋转时，有相应脉冲输出，需后部的判向电路和计数器判别旋转方向和脉冲数量的增减；
计数点可任意设定，实现多圈的类加和测量；每转发出一个脉冲的Z信号，作为参考机械零位。

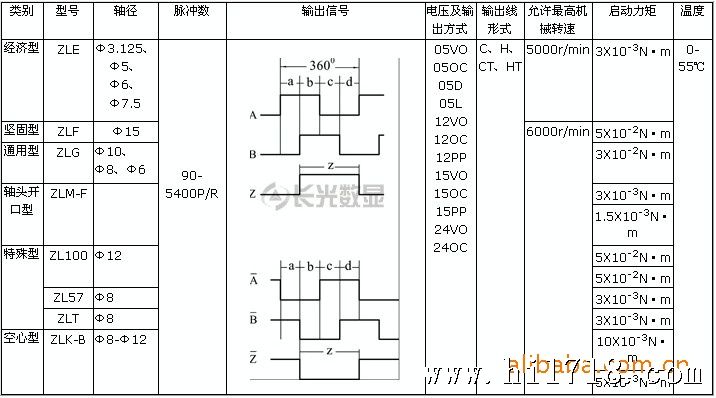

基本参数

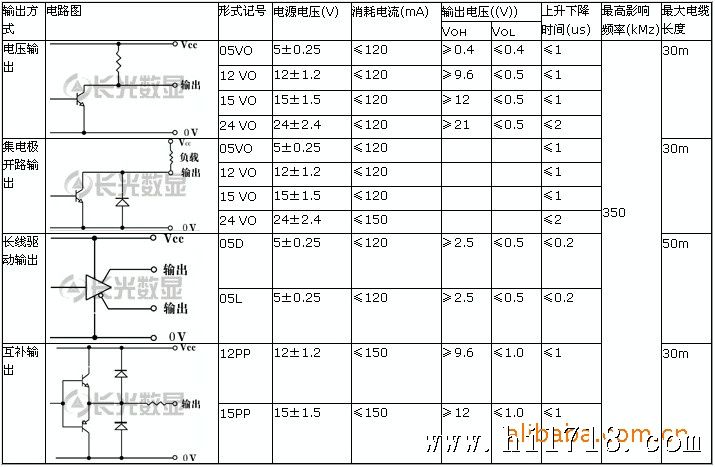

电信号输出参数
9芯插头
插头号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
信号 | A | /A | VCC | 0V | B | /B | Z | /Z | 屏蔽 |
颜色 |
|
|
|
|
|
| 白 |
|
|
10芯插头
插头号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
信号 | A | /A | VCC | 0V | B | /B | Z | /Z | 屏蔽 | 0V |
颜色 |
|
|
|
|
|
| 白 |
|
|
|
19芯插头
插头 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
信号 | A | Z | B |
|
|
|
| VCC |
|
|
| 0V | /A | /Z | /B |
| 壳地 |
|
|
颜色 |
| 白 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

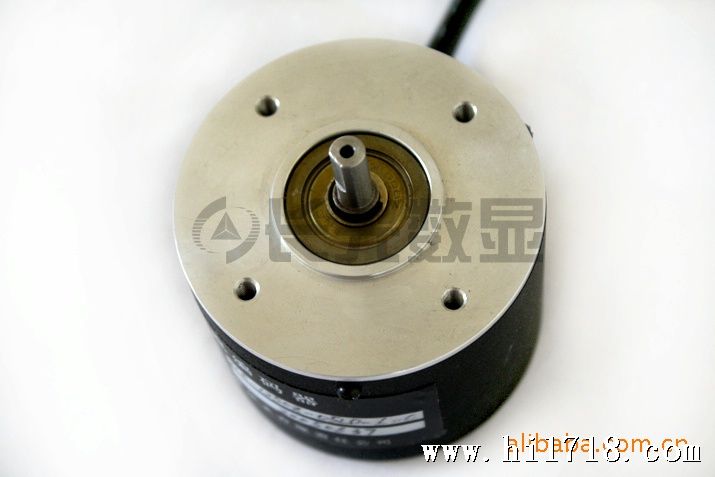

实物图

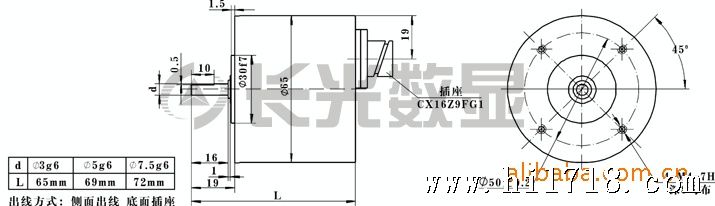

外形尺寸图
