供应热电偶数据记录仪-VERITEQ SP 1700
价格：电议
地区：上海 闸北区
电 话：86-021-66308161
传 真：86-021-66308167

上海博众测量技术有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

维萨拉Veriteq SP-1700热电偶温度数据记录仪测量，使用方便，设计用于各种工业温度测量。SP-1700数据记录仪可用于过程验证、干冰产品储藏、烤箱/窑炉处理工艺分析，或者满足ISO 9000质量/环保/haccp体系要求。
作为图表记录仪和大规模数据采集系统紧凑高效的替代产品，SP-1700记录仪可全面兼容任何类型的 J、K、T、E、R与S 型热电偶探头。配有可用10年的锂电池并内置非易失性存储器，每一台数据记录仪都具备可存储多年数据的容量，具备全量程热电偶冷端温度补偿功能。可选择窄量程和宽量程版本，在 -240° C至1760° C区间提供性能可靠、高的温度监测。
SP-1700数据记录仪安装配置便捷，无需编程或者复杂的方程式即可使用。操作时只需简单选择热电偶类型，将线缆连接至接线端子，即可开始数据记录。这款记录仪可完全独立运行，自供电设计，无需配置大体积变送器、信号调节装置或外部电源。
可以使用维萨拉Veriteq viewLinc或 Spectrum软件处理来自SP-1700数据记录仪的数据。 仅需几次按键操作，您就可以完成配置数据记录仪、数据、创建优质的数据图形和表格，或者将来自不同记录仪的数据图形叠置显示，也可将数据文件导出为您常用的格式。维萨拉 Veriteq viewLinc软件还能够对超出技术规范的环境状况进行连续监测。
仅在北美地区可用。

特点


  • 自供电型数据记录器，可直接与常见热电偶温度探头连接
  • 单输入和多输入数据记录器型号，可记录从 -240° C到1760° C范围的温度。
  • 用户可配置数据记录器输入，可使用 J、K、T、E、R和S型热电偶
  • 高阻抗输入确保，可使用长型或薄型规格热电偶探头
  • 包含自动冷节点温度补偿
  • 设备功能齐备，包含内置存储器和可用10年电池
  • 可使用维萨拉Veriteq viewLinc软件实时监测，超出限值条件发出报警
  • 通过维萨拉Veriteq OPC服务器软件可使您的Veriteq 记录器与其他数据记录系统连接工作

  • 技术参数


    维萨拉Veriteq 1700 系列热电偶数据记录器技术参数

    一般参数
    规格 2.8 x 2.1 x 0.7" (71x53x18mm);
    60克 (2.2 盎司.)
    工作范围 -40至85° (-40至185°) 以及
    0至95% RH
    接口 RS-232串行端口; 以太网; PoE
    安装 磁条安装；可选魔术贴安装
    PC计算机软件 可兼容以下软件：维萨拉Veriteq viewLinc (用于连续性监测预警)、维萨拉Veriteq vLog (vl 数据记录器)、 维萨拉Veriteq Spectrum (sp数据记录器)
    时钟 ：0至50° C范围时为+/- 1分钟/月
    电磁干扰 符合FCC第15部分，数字设备；符合CE标准对辐射发射、静电放电和辐射敏感性要求。
    电源 内置锂电池，选用1分钟采样率时寿命可达10年。

    系统工作过程

    1700系列热电偶数据记录器可记录低电平毫伏热电偶信号。系统自动对这些信号进行处理，并参考记录器板载冷接头温度传感器，生成温度读数。可选用两个型号1700 系列数据记录器：窄范围 "N"系列可提供高和卓越的低温性能；宽范围"W"系列可提供较宽范围温度测量，是高温应用的理想之选。以下两表给出了两个系列产品的输入参数、测量范围、标定等详细信息。

    数据记录器输入
    1700
    系列型号         		1700 系列型号 通道数量
    总数 CJT 热电偶
    窄范围 1700-21N 2 1 1
    1700-51N 5 1 4
    宽范围 1700-21W 2 1 1
    1700-51W 5 1 4

    注意：每型号中的一个通道作为板载精密公差热敏电阻测量的冷接点温度(CJT)参考使用。

    热电偶输入通道
    兼容热电偶型号J、K、T、E、R、S:
    输入阻抗 10M欧姆
    1700 系列型号： 输入范围 分辨率 ：
    窄范围 -7.2 至
    7.8 mV    		 0.004 mV 25°C时+/- 0.014 mV
    宽范围 -4.6 至
    55.4 mV    		 0.016 mV 25°C时+/- 0.055 mV


    热电偶量程与
    温度
    (宽范围型号以阴影斜体表示)
    热电偶
    温度测量范围 (°C) -220 至 210 -130 至 160 -240 至 190 -110 至 140 -50 至 790 -50 至 850
    -100 至 1370 -50 至 900 -100 至 350 -50 至 740 -50 至 1760 -50 至 1700
    在中间量程 (°C)的仪表温度 0.36 0.28 0.40 0.24 1.4 1.5
    1.3 1.0 1.2 0.70 4.4 5.1
    在中间量程 (°C)的分辨率 0.10 0.08 0.11 0.07 0.40 0.43
    0.37 0.29 0.34 0.20 1.3 1.5

    冷接点温度通道/div>
    量程 -40°C至 +85°C
    (-40°F至+185°F)
    在温度范围 +20°C至 +30° 时，+/-0.25°C
    (在温度范围+68°F至 +86°F时，+/-0.45°F )
    在温度范围 -20°C至 +70°C时，+/-0.35°C
    (在温度范围 -4°F至 +158°F时，+/-0.63°F )

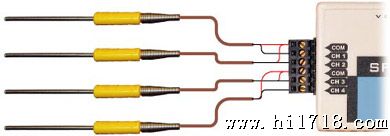

    接线图

    将热电偶探头与1700-51N/51W 记录器连接：

    Thermocouple Connection Diagram

    连接常规两线型探头时，将红色引线连接到记录器的两个公共(COM)输入端子之一上。将另一根探头引线连接到通道输入端(CH1、CH2、CH3或CH4)

    内存
    数据采样能力 70,000 12-位采样
    存储模式 用户可选：数据存满后覆盖原有数据，或数据存满后停止工作。
    存储保护 无供电情况下数据可保留备份20年以上。
    采样率 从每10秒到每天，用户自选(10秒采样间隔)
    记录跨度 记录跨度取决于选定的采样间隔时间和启用的通道数量。下表详细给出了常规采样率和循环覆盖数据或停止记录前(参见存储模式)记录器在存储器中保留数据的时长。

    采样间隔时间

    记录跨度

    通道数量

    2

    		 3 4 5
    10秒 4.1天 2.7天 2.0天 1.6天
    30秒 12.2天 8.1天 6.1天 4.9天
    1分钟 24.3天 16.2天 12.1天 9.7天
    5分钟 4.1月 2.7月 2.0 月 1.6 月
    15分钟 1.0年 8.1月 6.1月 4.9月
    1小时 4.0年 2.6年 2.0年 1.6年


    注意：通道数量为所启用的热电偶输入(或可用的)数量加一个冷节点温度通道。
