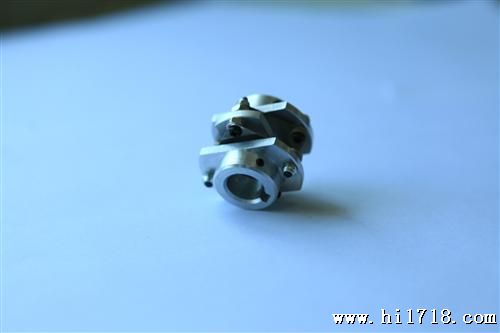

编码器联轴器
价格：电议
地区：吉林 长春市
电 话：86 0431 85879648
传 真：86 0431 87030309
-
图文详情
-
产品属性
-
相关推荐
用途及特点：
大型，板弹簧式。
广泛用于旋转编码器与用户轴之间的弹性连接。
编码器一端孔的紧固方式有键槽和双顶丝两种方式。
联轴节用户端孔径Φ10-Φ15可选。
| 连接形式 |
| 连接方式 | 连接形式 |
| X | 键槽 |
| Y | 双顶丝 |
| 技术参数 |
| 允许旋转数 | 20000rpm |
| 允许扭矩 | 1N•m |
| 允许安装误差角度 | ≤1.5º |
| 允许安装不同角度 | ≤0.2mm |
| 使用温度 | -30ºC~+100ºC |
| 惯性力矩 | 46x10N-3·m·s2 |
| 重量 | 70g |
| 可供规格 |
| 连接形式 | 编码器端孔径（mm） | 用户端孔径（mm） |
| X/Y | Φ15 | Φ15 |
| X/Y | Φ15 | Φ12.Φ14.Φ16 |
| X/Y | Φ15.Φ14.Φ12.Φ10 | Φ15.Φ14.Φ12.Φ10 |
| 型号说明 |
| B | L | A | Ο | Ο/ | Ο | Ο | |
| 板弹 | 联轴 | 序列号 | 连接 | 编码器 | 连接 | 用户端 | |
| 簧式 | 节代号 | 方式 | 端孔径 | 方式 | 孔径 |
