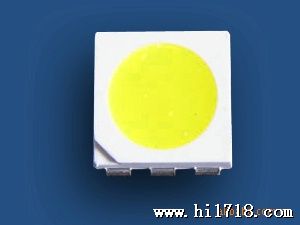

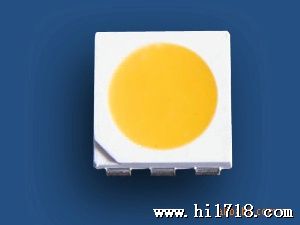

贴片二管 LED D5050
价格：电议
地区：广东 佛山市
电 话：86 0757 87390490
手 机：13924533477
传 真：86 0757 87390490
-
图文详情
-
产品属性
-
相关推荐
说明：
※ 所有尺寸单位为mm.
※ 如无特别说明，测量误差为±0.25mm.
4.52Ta=25℃时的光电参数
表征 | 名称 | 参数 | 单位 | 测试条件 | ||
极小值 | 典型值 | 极大值 | ||||
IV | R | 300 | -- | 400 | mcd | IF=20mA |
B | 200 | -- | 300 | |||
G | 600 | -- | 800 | |||
WLD | R | 620 | -- | 625 | nm | |
B | 465 | -- | 470 | |||
G | 520 | -- | 525 | |||
VF | R | 2.0 | -- | 2.2 | V | |
B | 3.0 | -- | 3.2 | |||
G | 3.0 | -- | 3.4 | |||
IR | 反向漏电 | -- | -- | 10 | mA | VR=5V |
θ½ | 角度 | -- | 140 | -- | deg. | IF=20*3mA |
x | 色坐标 | -- | 0.264 | -- |
| |
y | -- | 0.267 | -- |
| ||
Ta=25℃时的额定值
表征 | 名称 | 参数 | 单位 |
IF | 正向电流 | 20*3 | mA |
IP | 峰值电流 | 110*3 | mA |
VR | 反向电压 | 5.0 | V |
Topr | 工作温度 | -25℃至+85℃ | |
Tstg | 储存温度 | -40℃至+100℃ | |
Tsld | 焊接温度 | 260℃停留5s | |
说明：
※ 光通量的测量误差为±10%.
※ 正向电压的测量误差为±0.1V.
※ 色温的测量误差为±5%.
※ 以上颜色经颜色均接受于白平衡。
※ 产品供货时的测量以此为参照。
※ 若客户有特殊要求，请备注说明清楚。
