YIXING XIEDA ELECTRONIC PRODUCTS CO., LTD

产品规格书

SPECIFICATION

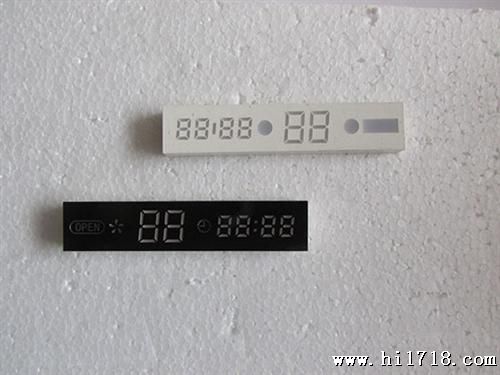

产品名称: 数码管

产品型号: YG9018AUO

地址：宜兴市张渚镇邮编：214231

电话：

第1页共5页

1、特性：

●黑面白色环氧封装

●红色高亮分段发光显示

●高亮度、低能耗、易组装

●高可靠性、高寿命

●产品符合ROHS要求

2、特征

●模具结构及型材：PPO (CN)料

●LED芯片材料：

Material	Emitted color
AlGaInP	Yellow green

●寿命(Ta＝25℃)

3、极限参数(Ta＝25℃)

参数名称 PARAMTER	符号 SYMBOL	极限值 MAX	单位 UNIT
正向电流/Chip DC Forward Current	IFM	20	mA
脉冲电流/Chip（1/10 DUTY0.1ms） Peak Forward Current Per chip	IFP	60	mA
反向电压/Chip Reverse Voltage Per chip	VR	5	V
耗散功率/Chip Power Dissipation Per chip	PD	37.5	mW
工作温度 Operating Temperature	TOPr	-30～+80	℃
贮存温度 Storage Temperature	Tstg	-30～+85	℃
焊接温度（3秒）　⑴ Soldering Heat (3s)	Tsd	375	℃

⑴t≤3s,离器件本体1.6mm以上，无铅波峰焊接温度为：265℃。

4、光电参数(Ta＝25℃)

参数名称 PARAMTER	符号 SYMBOL	测试条件 CONDITION	颜色 COLOR	小值 MIN	典型值 TYP	值 MAX	单位 UNIT
正向电压/Chip Forward Voltage,Per Chip	VF	IF＝10mA/chip	橙色	-	2.0	2.2	V
反向电流/Chip Reverse Current,Per Chip	IR	VR＝5V/chip	橙色	-	-	30	μA
发光强度/Chip Luminous Intensity,PerChip	IV	IF＝20mA/chip	橙色	-	70	-	mcd
峰值发射波长 Dominant Wavelength	λp	IF＝20mA/chip	橙色	-	603	-	nm
光谱半宽度 Spectral Line Half -Width	△λ	IF＝20mA/chip	橙色	-	20		nm

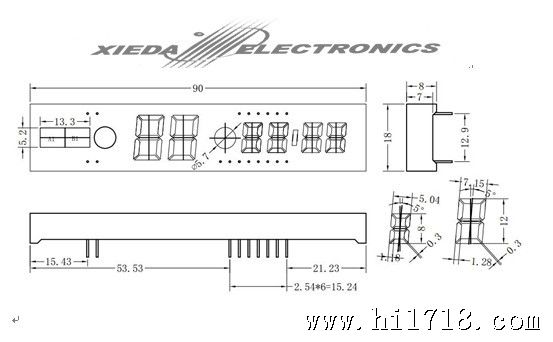

5、外形尺寸与电原理图：
