铝外壳开关电源

特 点：

1、采用国际先进的PWM控制技术，绿色环保、节能、质量更稳定。

2、宽电压输入设计，适用于电压标准。

3、内置EMI滤波器，减少对电网的干扰，抗干扰性能好。

4、软启动电路设计、有效降低对电网冲击。

5、输出电压纹波小，工作效率高。

6、转换效率高，工作温度低，使用寿命长。

7、自带过压、过流、短路保护功能。

8、100%的满负载老化测试，质量更有保障。

9、体积小重量轻，便于运输、安装。

10、1年的质量保修期。

11、可根据客户要求，研发各电压、电流、恒压、恒流等。

应用领域：

1、产品可适用路灯、草坪灯、日光灯、LED照明。

2、护栏管装饰LED灯、LED灯具、灯条、显示屏、广告屏。

3、工业电器产品、机电设备、安防、空气净化器。

4、液晶显示器、数码产品和仪器类等产品。

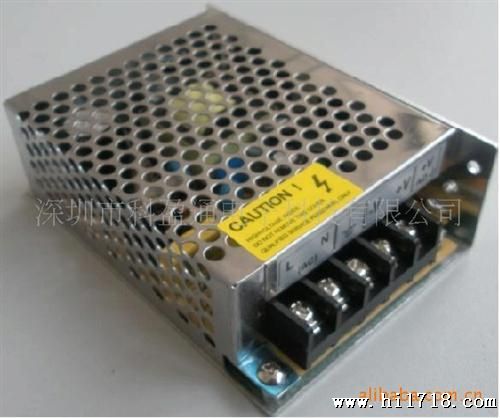

KY-50W-12-J单路输出开关电源

特点 :
高效率，高可靠、低成本
开关和选择入电压范围
100%满负荷烧机测试
保护特性:自恢复式短路\过载保护
空气冷却
工作频率85KHz
1年质量保证期

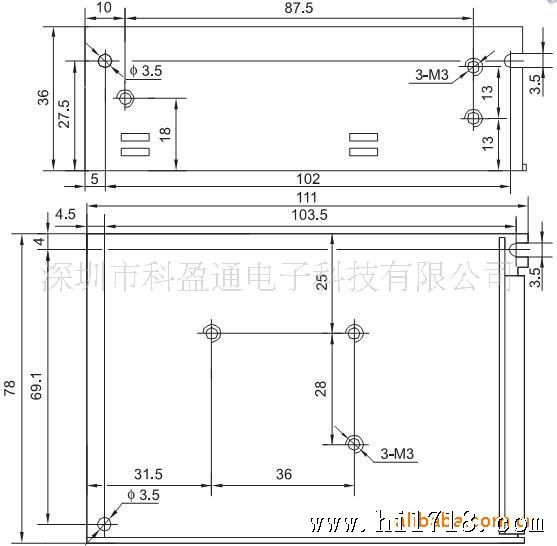

尺寸: 110*79*38mm<L*W*H>
型号 :                          KY-50W-12-J
输出直流电压               12V

输出电压容差               ±2%
额定输出电流                 4.2A
输出电流范围                0-4.2A

输出功率                       50W
纹波及噪音                   75mvp-p

直流电压可调范围          +10,-5%
启动、上升、保持时间 200ms,100ms,300ms满载
输入电压范围 100～240 VAC

频率           47～63 Hz
交流输入电流   0.5A/115V 0.25A/230V
效率           > 83%
冲击电流 冷启动电流15A/115VAC 30A/230VAC
漏电流 ＜0.5 mA/240VAC
保护特性 过载保护 110%～160% 切断输出，折返式自动恢复
环境 工作温度、湿度 -10℃～+60℃；20%～90 %RH
保存温度、湿度 -20℃～+85℃；10%～95%RH

安全 耐压性 输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC
绝缘电阻 输入输出间，输入与地，输出与寺地:500VDC/100MΩ
符合标准 安全标准 满足UL1012要求
EMC标准 满足FCC PART15J条件 CLASS B
其它 重量 0.25Kg
包装 30pcs/13.5Kg/0.86CUFT

备注
    1.所有参数在末特别指明时,都是230VAC电压输入,额定          负载和25℃条件下测量所得值.
    2.容差是电压设定误差、电压调整率和电流调整率之总和。
    3.纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线       末端加0.1μ和47μ电容时测得。
