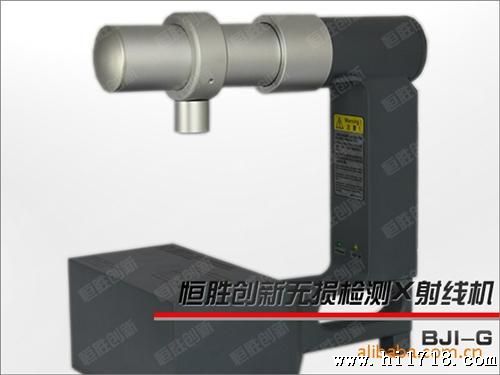

革新性的高清插头检测！

各类插头、电缆线、插座等的内部金属结构检测的设备！


业界 —— 高、高清晰成像的插头检测
细节表现 —— 分辨达到227Lp/cm
高像元尺寸 —— 输出数字图像达到1628×1228px
过渡更加完美 —— 图像灰度等级达到4600级
高倍放大图像 —— 检测图像可放大30-120倍

应用范围
插头检测的应用范围
BJI-G插头检测主要应用于各类工业、电子元件、元器件等制品内部 结构及焊点的检测(虚焊、漏焊、错焊检测)
插头检测可检测：芯片、电路板、元器件、冬虫夏草、电热丝、电热管、保险管、IC卡、磁卡、微电路、电缆线、电源插头、PCB、BGA、精密元器件、保险管、保险丝、电容、小型雷管等

特性
传统设备检测效果 BJI-G 检测效果
传统设备对芯片的检测效果BJI-G 对芯片的检测效果

检测效果
插头检测电缆线插头检测效果 插头检测电子芯片内部检测效果
电缆线插头检测电子芯片内部检测

插头检测热保护器检测效果 插头检测电路板微电路检测效果
热保护器检测电路板微电路检测

插头检测保险及保险丝检测效果 插头检测IC磁卡内部检测效果
保险及保险丝检测IC磁卡内部检测

插头检测电子元器件检测效果
电子元器件检测

更多电子元器件或制品的检测
BJI-G X射线机(X光机)还可应用于多种元器件、微小的工业部件和相关制品无损检测使用。阁下可以通过联络我们，了解更多本机可检测的制品。

规格参数
主要参数：
管电压：35-75kV
管电流：0.2-0.4mA
焦点尺寸：40mm×30mm
成像尺寸：0.01×0.01mm
分辨率 ：227Lp/cm
传感器：CCD传感器
显像部分：
显像设备：外连PC兼容计算机
像元尺寸：1628×1228px
灰度等级：4600级
图像格式：bmp；lrd
传输方式：有线传输
设备规格：
外形结构：一体式主机
外形尺寸：210mm318×mm×325mm
重量：3.2KG
功率：65W
电源：220VAC供电或DC直流供电
扩展端口：USB输出
外观颜色：灰蓝+银色
全套组成：插头检测主机/成像系统/计算机(选)/操作手册/电缆线/线...
服务与升级：
彩虹服务：支持
个性化解决方案：支持

全套组成
项目：单位：
BJI-G插头检测主机：1台
电源适配器：1只
线控踏板开关：1只
数据传输电缆：1条
恒胜创新插头检测图像处理采集系统光盘：1张
图像处理采集系统硬件加密狗：1只
BJI-G操作手册：1本
BJI-G专用便携式手提箱：1个
装箱清单：1张

恒胜创新插头检测图像处理采集系统
BJI-G配备了专为其研发的《恒胜创新插头检测图像处理采集系统》，该系统集X射线机图像采集、存储、图像处理等丰富多元化的功能于一身，通过PC兼容计算机进行操作和运行。
插头检测系统界面

菜单栏：系统功能与组件区。

工具栏：提供图像采集、打开存储等功能。

图像处理快捷按钮：可快速处理图像。

图像采集工作区：图像采集与处理展现区。
功能展示
《恒胜创新工业检测X射线机图像处理采集系统》对被检测图进行图像采集后，可进行丰富的化处理。如对图像进行垂直或水平翻转、放大缩小图像、旋转图像、反色对比，可通过调节图像对比度获取图像效果，还可以对检测元件进行自由测量、保存图像及打印检测图像等功能。

功能展示
局部放大功能

局部放大
可对图像进行快速局部放大，方便查看细节。

测量工具功能

测量工具
对检测图像的任意位置进行实际长度测量。

反色对比功能

反色对比
反色对比可使检测图像的细节更加突出，便于操作人员观测。
运行环境


机型：IBM构架兼容计算机或笔记型计算机

CPU：1GHz以上

内存：512MB及以上

硬盘空间：65MB以上

显卡内存：128MB及以上

操作系统：Microsoft Windows 2000/Me/XP/Windows7

 系统软件

本设备支持的售后服务与增值服务

恒胜创新 彩虹服务售后服务恒胜创新 设备定制升级服务恒胜创新 样品送检服务
