安航电器有限公司

公司品牌：安航AN&H

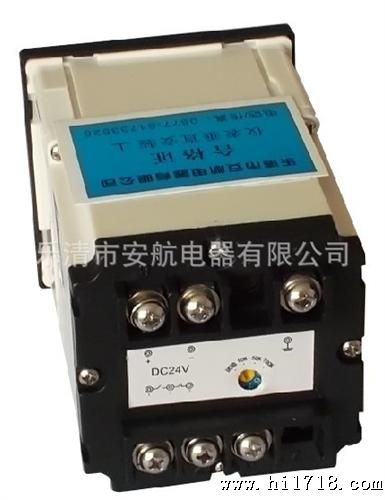

产品型号：FQ72-ZBKΩ（直角表90度：外形72X72mm、开孔68X68mm）可扩展为广角度240度

               FQ96-ZBKΩ（直角表90度：外形96X96mm、开孔92X92mm）可扩展为广角度240度

仪表特点

直流电源对地电阻监测仪主要适用于连续监测500V以下非接地式配电系统中船舶外壳与电气回路之间的缘电阻。

测量范围 0.005-0.2-1MΩ

报警信号值为四档：自检、10-50-100KΩ， 在使用前调整分档报警钮，选择所需的报警档位

报警信号输出值可根据需要连续设定报警值,并在直流电源正或负对地电阻出现异常,缘电阻低于设定的报警值时发出报警讯号。

报警讯号输出容量：DC  24V   3A

AC  220V  1A（max）

在同一网络中，不能同时使用两台监测仪或与其他仪器同时测量同一网络的缘电阻。

通用技术性能

操作过程：

1)按照安装接线图将线接好。

2)  在使用前调整分档报警钮，选择所需的报警档位。

3)  接通电源，仪器即处于监测状态，指针指示值即为缘电阻值。

4) 当缘电阻低于设定值，仪器将输出报警讯号，此时常开端与公共端处于接通状态，当缘电阻恢复正常时，仪器报警状态自行取消，此时常闭端与公共端处于接通状态。

主要技术性能
环境条件：-25～+40℃(交流表0～+40℃)
相对湿度：25％～80％
耐机械力性能：机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s­及冲击频率每分钟80-120次，历时2小时的运输震。
外壳:外壳护合IP22要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直(⊥)使用。
