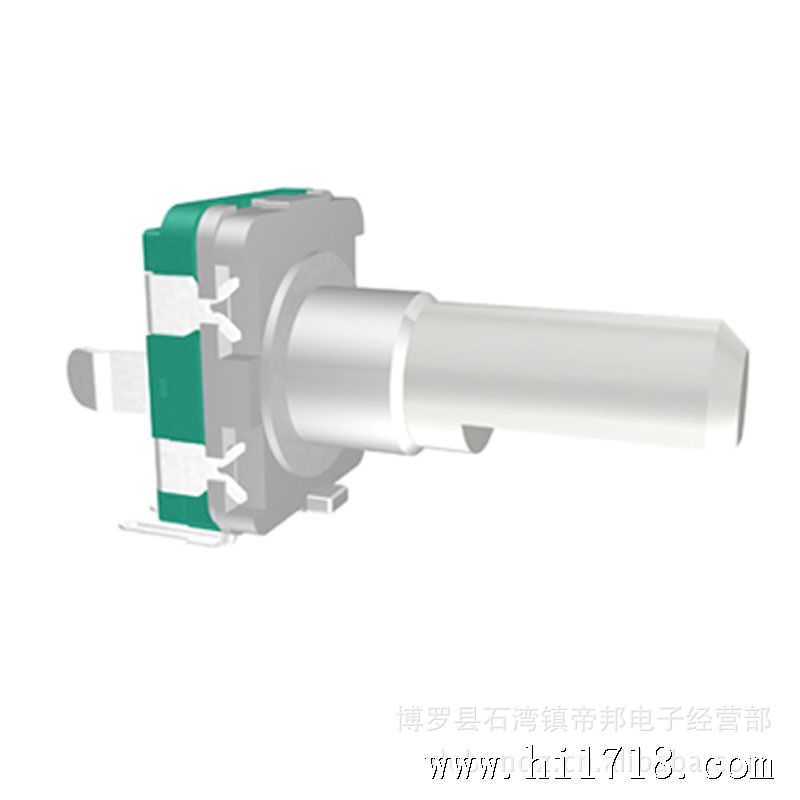

11mm增量型旋转编码器
价格:电议
地区:广东 博罗县
电 话:86 0752 6610869
传 真:86 0752 6610819







价格,图片,产品属性,仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询】



 11mm增量型旋转编码器

        外形尺寸图与脚位安装图:









电气性能:

 额定电压:DC 5V

 旋转脉冲数: 20脈衝/ 360o

接觸彈跳雜訊: t1, t35ms

 滑动杂讯:t23ms

相位差 0.08T





机械性能:

全旋轉角度:360度连续

定位點脫出力:30 ~ 100 gf.cm

定位點位數及位置:20定位點

定位點間步進角度:18°±3°

 轴心的拉压强度:6kgf max

轴心的摇晃度:0.8*L/20mmp-pmax

寿命:15000





编码器使用注意事项:

 1.請避免存放於高溫、潮濕及具腐蝕性的場所。

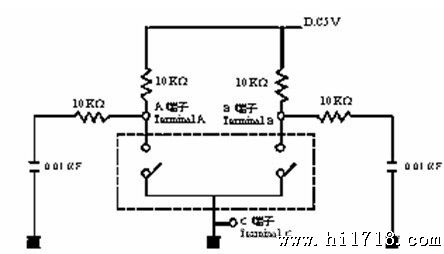

 2在脈衝計算或選項控制的運用時,盡可能採用下圖所示的RC濾波電路過濾雜訊。

3.必須注意脉冲計算處理的動作方式。注意操作速度、取樣時間及遮罩時間等。

 4.附定位點的產品,每個定位點停駐位置為A輸出訊號OFF狀態,因此在產品應用的軟體設計上,以A相位為參考基準。

 5.本製品的本體必須避免直接接觸到水或露水,以避免影響到輸出波形,造成輸出異常

 6.本製品的主軸無法承受過度的徑向壓力,因此在選用旋鈕時,必須考慮軸套的側向壓力,以確保本製品的機能。

7.本製品的主軸無法承受過度的撞擊力,為確保本製品的機能,請避免過度的撞擊。
