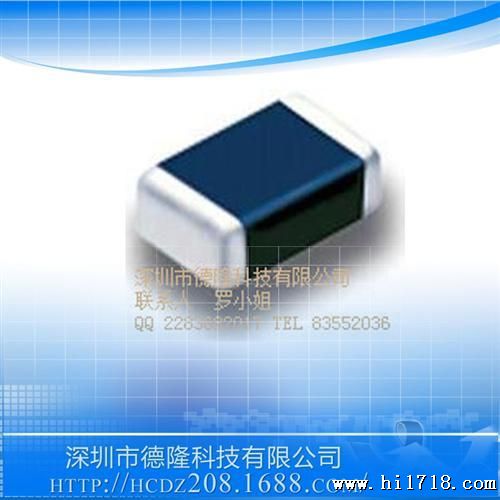

厂家供应CBG201209U800T高频空心电感器 贴片线艺电感器批发
价格:电议
地区:广东 深圳市
电 话:86 0755 61352606
传 真:86 0755 61327235


           磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料,许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大,具有很高的导磁率,他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容小。对于抑制电磁干扰用的铁氧体,重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数,实数部分构成电感,虚数部分代表损耗,随着频率的增加而增加。因此,它的等效电路为由电感L和电阻R组成的串联电路,L和R都是频率的函数。当导线穿过这种铁氧体磁芯时,所构成的电感阻抗在形式上是随着频率的升高而增加,但是在不同频率时其机理是完全不同的。
       在低频段,阻抗由电感的感抗构成,低频时R很小,磁芯的磁导率较高,因此电感量较大,L起主要作用,电磁干扰被反射而受到抑制,并且这时磁芯的损耗较小,整个器件是一个低损耗、高Q特性的电感,这种电感容易造成谐振因此在低频段,有时可能出现使用铁氧体磁珠后干扰增强的现象。
      在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小 但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。
      铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件,就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰,它也具有吸收静电放电脉冲干扰的能力。
      两个元件的数值大小与磁珠的长度成正比,而且磁珠的长度对抑制效果有明显影响,磁珠长度越长抑制效果越好。

undefined

       深圳市德隆科技有限公司。是一家生产和经营电子元器件等产品的企业,公司位于深圳市福田区,地处华强商业圈,拥有得天独厚的地理位置和便捷的交通环境。
  公司多年来致力于环保的SMD/DIP电子元器件配套供应,有着一流的生产技术设备和优良的管理体系,主要加工的产品有直插电解电容、贴片电容、二三极管、稳压管、18F系列单片机、光藕、军品IC等集成电路,产品种类齐全、价格合理、质量一流,产品广泛用于:通讯,计算机及周边设备,消费数码、防盗设备、电源充电器、仪表仪器、家用电器、汽车,数模通讯、电子工程测试开发、航空,医疗、军事等行业,得到了广大消费者的一致好评认可。公司要求严谨,采用高起点、守信用、重质量、积极开拓创新、追求卓越的路线,用真诚来感动每一位客户,以质量及服务赢得每一位客户的信赖,业务在不断地扩大发展。同时,本公司不断地完善管理,提高工作效率,降低制造成本,以合理的价格回报给每位客户,为各友好客商提供满意的产品和周到的服务。与时俱进,创造品牌!面向世界,锻造辉煌!公司依靠着卓越的品质、合理的价格,受到了广大消费者的一致肯定,产品不仅在国内地区热销,还出口至多个国家和地区。
      公司以科技先导、追求卓越构成企业精神,以高质产品闯市场,产品创效益,优质服务赢用户。我们愿以满腔的热情,竭诚为广大用户奉献优质的产品和售后服务。欢迎各地新老客户光临发展业务,广泛合作。
