产品说明：
外径 ：φ105mm
轴径 ：φ25mm
位数 ：12-20bit （单圈值编码器）
：±7.5″
输出码制 ：二进制码、格雷码
波特率9.6-230.4kbps可在线编程
通讯接口 ：可选用通用的串口Modbus、Can、Canopen、
SSI、RS485、RS232等接口。
分辨率、预设置（零位）、方向、地址等可在线编程
特点：BCE105AK25型编码器产品采用独特的机械结构设计，保证了良好的抗机械
损伤性能，能够承受较高的轴向和径向负载。系列产品采用光电单圈编码
器方式设计，极大减小产品厚度，通孔式设计，轴径可定制，可满足
不同现场轴径需求，单圈分辨率可达20位。此编码器在原型号基础上电路
和结构上做了改进和升级，从而满足了产品的可靠性和安装的紧凑性。
注：为了方便客户使用编码器出厂的时配带计算机数显软件(只限于RS232RS485\422接口）
功能：1. 显示编码器角度值 （如：度/度分秒）
2. 显示编码器二进制码
3. 存储编码器数据
4. 可主动发送数据 （详细软件功能请查看技术支持）
| 基本参数 |
| 位数 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| ≤ | ±640" | ±320" | ±160" | ±80" | ±40" | ±20" | ±15" | ±10" | ±7.5" |
| 机械参数 | 电气参数 |
| 机械转速：2000r/min | 测量范围：0-360° |
| 轴 负 荷：径向≤40N，轴≤20N | 供电电压：DC5V±5%/DC12V±0.05% |
| 抗 震 动：2.5g 冲击:20g | 消耗电流：≤180mA |
| 出线方式：G电缆侧出/E电缆后出 | 输出码制：二进制/格雷码 |
| 工作温度：常温-20℃-+65℃/军品-40℃-+65℃ | 接口方式：串口RS485，422,232，Modbus,Can,Canopen,SSI |
| 储存温度：-50℃~+65℃ | 通信方式：定时通信/总线通信 |
| 防护等级：IP54 | 波 特 率：4800b/s-115200b/s |
| 标准线长：1m | 更 新 率： 50Hz-1000Hz |
| 重 量：0.7KG(不含线） | 清零功能：清零 |

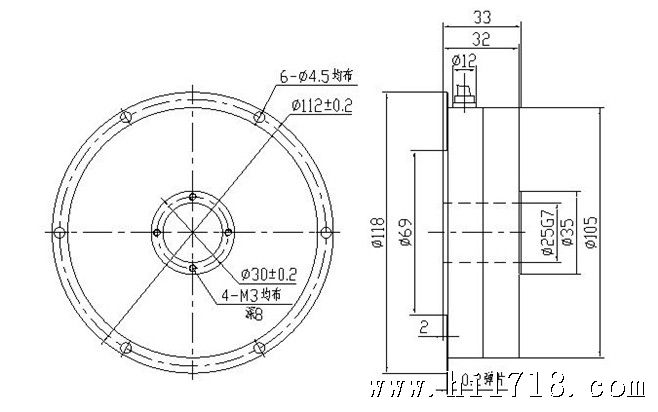

| 安装方式：参考技术支持机械安装说明 | 数据说明：参考技术支持数据说明 |
