供应优质L9射频连接器 2M头
价格:电议
地区:江苏 泰州市
电 话:86 0523 86172956
手 机:18012195088
传 真:86

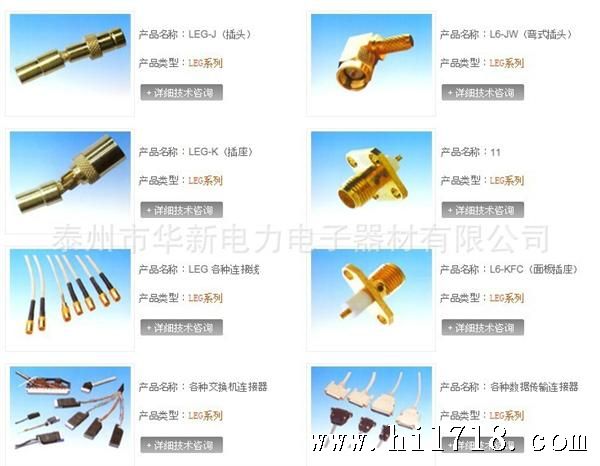

LEG

L9

C3

C6X



C6X

C3

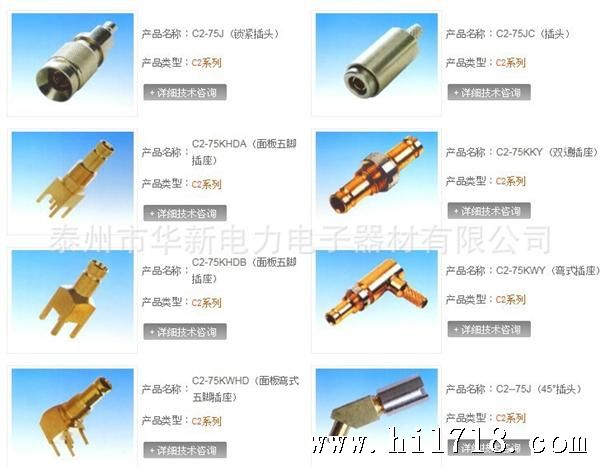

C2

C3





















undefined

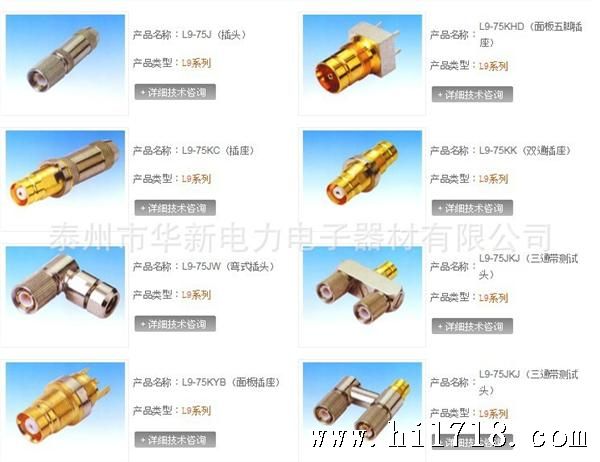

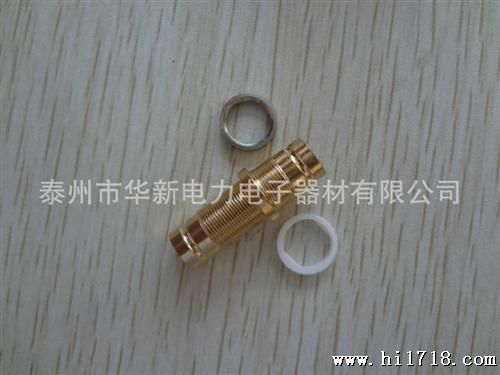

L9系列射频同轴连接器

    L9型产品是一种具有螺纹、卡锁机构的连接器,它广泛应用于邮电通信设备、数字配线装置,无线电仪器等射频回路中连接射频同轴电缆用,并能与IEC60169-13规定的产品相互换。

界面尺寸

主要技术特性
温度范围:            -40~+85°C
振 动:               100m/s2 (10~500Hz)
特性阻抗:            75Ω
频率范围:            DC~1GHz
工作电压:            330V max (有效值)
耐 压:               1000V rms (海平面有效值)
接触电阻:  内导体之间≤ 4 mΩ
               外导体之间≤ 2 mΩ
绝缘电阻:            ≥ 10000 MΩ
耐用性:              ≥500次

材料与涂覆
壳体:            黄铜                镀亮镍
插针:            黄铜                镀硬金
插孔:            铍青铜              镀硬金
弹性接触件:      铍青铜或锡青铜      镀硬金
绝缘体:          聚四氟乙烯
压接套:          铜合金              镀镍或镀金
o型密封件:       硅橡胶 6146

适用技术标准
CECC 22240;
IEC 60169-13;
DIN 47295.

可配电缆

SYV75-2-1, SYV75-2-2, SYV75-3-1, SYV50-2, SYV50-3, SYV50-5, 1.5C-2V, 2.5C-2V, 3C-2V, SFYZ75-2-1。。。。
