DP3上下限电流电压表 上海仪表供应各类数显电流电压表
价格:电议
地区:上海
电 话:86 021 63612610
传 真:86 021 63618950

特 点

◎ 上下限报警继电器输出

◎ 红色高亮数码管14.2mmH

◎ 具有报警回差设定功能

◎ 显示范围±3999(采用3-3/4位A/D芯片)

◎ 工作电源AC 110/220V 50/60Hz

一、型号及含义



二、交流电流测量

型 号

量 程

分辩力

互感器变比

测量不准确度

输入极限

DP3-PAA0.4

0-399.9mA

100uA

直接输入

±0.5%F.S±2Digit

500mA

DP3-PAA4

0-3.999A

1mA

直接输入

±0.5%F.S±2Digit

5A

DP3-PAA20

0-20.00A

10mA

20A:5A

±0.5%F.S±2Digit

1.2 F.S

DP3-PAA30

0-30.00A

10mA

30A:5A

±0.5%F.S±2Digit

1.2 F.S

DP3-PAA50

0-50.0A

100mA

50A:5A

±0.5%F.S±2Digit

1.2 F.S

DP3-PAA100

0-100.0A

100mA

100A:5A

±0.5%F.S±2Digit

1.2 F.S

DP3-PAA150

0-150.0A

100mA

150A:5A

±0.5%F.S±2Digit

1.2 F.S

DP3-PAA200

0-200.0A

100mA

200A:5A

±0.5%F.S±2Digit

1.2 F.S


三、交流电压测量

型号 量程 分辨力 输入阻抗 互感器变比 测量不准确度 输入极限
DP3-PAV0.4 0-399.9mV 100uV >2MΩ 直接输入 ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV4 0-3.999V 1mV >2MΩ 直接输入 ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV40 0-39.99V 10mV >2MΩ 直接输入 ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV400 0-399.9V 100mV >2MΩ 直接输入 ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV600 0-600V 1V >2MΩ 直接输入 ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV3KV 0-3000V 1V >2MΩ 3KV:100V ±0.5%F.S±2Digit 1.2 F.S
DP3-PAV10KV 0-10.00KV 10V >2MΩ 10KV:100V ±0.5%F.S±2Digit 1.2 F.S

四、直流电流测量

型 号

量 程

分辨率

互感器变比

测量不准确度

输入极限

DP3-PDA0.04

0-±39.99mA

10uA

直接输入

±0.5%F.S±2Digit

100mA

DP3-PDA0.4

0-±399.9mA

100uA

直接输入

±0.5%F.S±2Digit

1A

DP3-PDA4

0-±3.999A

1mA

直接输入

±0.5%F.S±2Digit

5A

DP3-PDA20

0-±20.00A

10mA

20A:75mV

±0.5%F.S±2Digit

1.2 F.S

DP3-PDA30

0-±30.00A

10mA

30A:75mV

±0.5%F.S±2Digit

1.2 F.S

DP3-PDA50

0-±50.0A

100mA

50A:75mV

±0.5%F.S±2Digit

1.2 F.S

DP3-PDA100

0-±100.0A

100mA

100A:75mV

±0.5%F.S±2Digit

1.2 F.S

DP3-PDA150

0-±150.0A

100mA

150A:75mV

±0.5%F.S±2Digit

1.2 F.S

DP3-PDA200

0-±200.0A

100mA

200A:75mV

±0.5%F.S±2Digit

1.2 F.S


五、直流电压测量

型号 量程 分辨力 输入阻抗 测量不准确度 输入极限
DP3-PDV0.4V 0-±399.9mV 100uV 2MΩ ±0.5%F.S±2Digit 2V
DP3-PDV4V 0-±3.999V 1mV 2MΩ ±0.5%F.S±2Digit 20V
DP3-PDV40V 0-±39.99V 10mV 2MΩ ±0.5%F.S±2Digit 200V
DP3-PDV400V 0-±399.9V 100mV 2MΩ ±0.5%F.S±2Digit 500V
DP3-PDV600V 0-±600V 1V 2MΩ ±0.5%F.S±2Digit 750V

说明:1、在测量交流电流时,如需要配置电流互感器其二次端额定电流,在测量交流电压时,其互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器,以及高于600V电压输入时必须配置电压互感器 。
2、在测量直流电流时,如需配置电流分流器其二次变比标准电压75mV, 大于5A电流输入时必须另配分流器。

六、技术参数

输入方式 单端输入
A/D转换 3-3/4双重积分
显示范围 -3999~3999
测量速度 约2.5次/秒
响应时间 0.25sec
频率范围 45Hz∽400Hz(仅对交流)
显示方式 红色高亮度数码管(14.2mmH)
溢出显示 “E”和“-E”
控制输出 上下限报警继电器输出
上下限报警值的设定范围:-3999∽3999,上下限报警回差值的设定范围:0∽999
电源 AC110V/220V 50Hz/60Hz
功耗 ≤1.5VA
耐压 AC 1500V
绝缘电阻 DC 500V >50MΩ

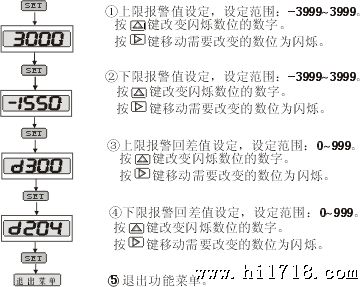

七、菜单操作说明





undefined

注意:1、带上下限两个控制。上限用于上限报警,下限用于下限报警。
2、每个控制限都必须设定两个数值,通过设定上限值和上限回差值确定上限,通过设定下限值和下限回差值确定上限。
3、“上限值”和“上限值-回差值”构成了上控制限允许的波动范围。
“下限值”和“下限值+回差值”构成了下控制限允许的波动范围。
4、从上限和下限的定义可知,一般情况下,上限和下限是不可以互换使用的。

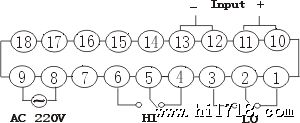

八、连接图

 undefined

九、外形及开孔尺寸

 undefined

十、使用保存注意事项

1.使用前 ,仪表需通电予热15分钟.
2.适宜使用环境温度0~+40℃,相对湿度85%以下.
3.本仪表校准时间间隔为一年.
4.若输入信号伴随高频干扰,应在线里用高频过滤器.
5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
6.若长期存放未使用,请每三个月通电,通电时间不少于4小时.
