16L1电流表 电压表 指针式电流表 99T1 6L2 42L6

16L1 电流表  16L1电压表 16D1功率表  16L1频率表  16L1 功率因素表

电流电压表 16L1 16D1 46D1

16D1-VAR 无功率表 16D1-MW 有功功率表

46D1-VAR 无功功率表  16D1-MW 有功功率表

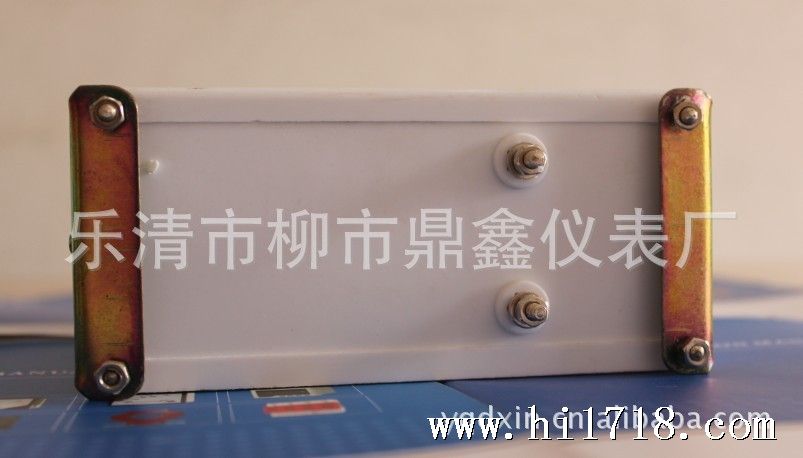

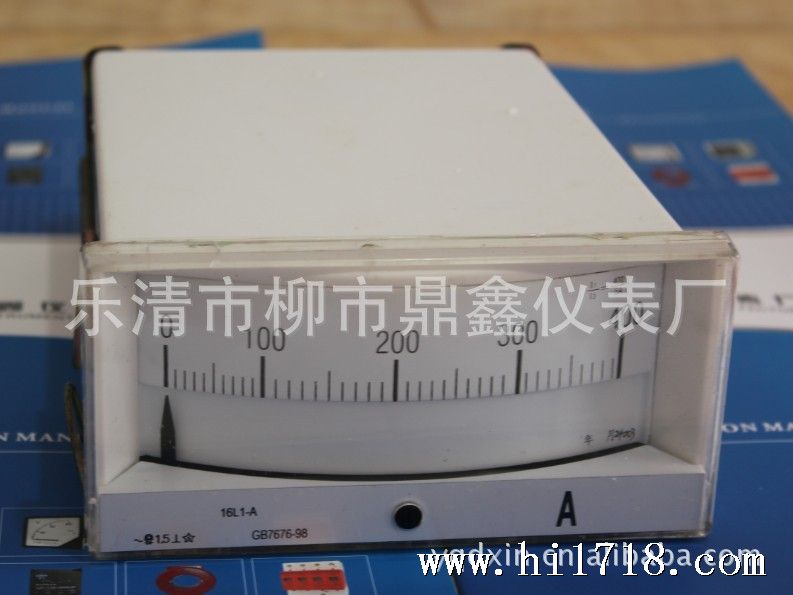

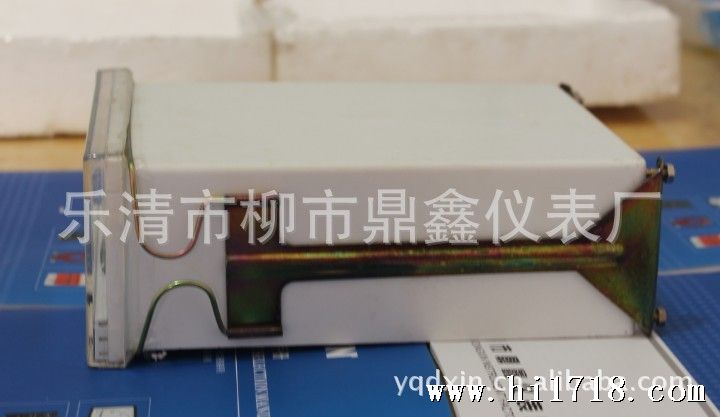

品名：16L1板表
外型尺寸：160x80mm  开孔尺寸151x71mm

主要技术参数

名称                                    常用规格                                       备注

交流电流表   A                          0.5-50A                            直接接通
                  A                     10/5A-800/5A                       经电流互感器通次级电流
                  K                     1KA-10KA                             经电流互感器通次级电流
交流电压表  V                     10V-600V                              直接接通
                 KV                   1KV-35KV                              经电流互感器通次级电流 100V

直流电流表    μA，mA       50μA-500μA 1mA-500mA         直接接通
                   A                             1A-15A                         直接接通
                   A                             15A-750A                     外附分流器75mV
                  KA                            1KA-3KA                       外附分流器75mV
直流电压表     V                             3V-600V                       直接接通
                    KV                          1KV-3KV                       外附定值电阻

频率表           HZ                     45-55HZ 36V 100V              2.5级
                                               127V 220V 380V
功率表        W、VAR            100V 380V 380-380KV           经电压互感器二次电压 100V/5A  5-10KA/5A

功率因数表 COSφ       COS φ =0.5-1-0.5 100V                    2.5级
                                5A 220V/5A 380/5A
