     起动调整电阻器(起重机电阻器)

       起动调整电阻器是起重机械(冶金起重机,门式起重机,港机,塔机,矿用提升机,绞车等)交流电机配套大功率电阻器,主要用于电机的起动、制动与调整之用 。





交流起重机JZR2电机配套起动调整电阻器



1)匹配JZR2系列电动机用不锈钢电阻器型号



R  □  □□ / □  □



                       带防护外壳代号“X”



                      电阻元件代号



                      电阻器箱数



                     电动机极数



                 电动机机座号



               控制设备代号



            电阻器







  2  □  □  □/  □



                  带防护外壳代号“X”



                      电阻元件代号



                     电阻器箱数



                       电动机极数



                       电动机机座号



                   所配控制设备代号



             控制方式   K-凸轮控制器  P1P2-平移机构



                            P4P5-起升机构



            通电持续率



           设计序号(匹配JZR2系列电动机)







匹配JZR2系列电动机用不锈钢电阻器型号



 R  □  □  □/  □



                 带防护外壳代号“X”



                 电阻元件代号



                  电阻器箱数



                  电动机极数



                 电动机机座号



                通电持续率



             设计序号(匹配JZR2系列电动机)



           控制系统代号



           电阻器






注:带有外壳的代号为“X”,防护等级为IP23.,透用户外防雨“X2”;户内安全防护“X1”;不带有外壳的则无“X”代号







字母代号说明



1、电阻F元件代号:



“B”-ZB1及ZB2—康铜板形电阻器元件;J(Y)-ZJ(Y)-铁铬铝齿形(又称大波浪电阻元件);D-ZD1-铁铬铝小波浪电阻元件;H-ZH-不锈钢网状形电阻器元件。



2、通电持续率TD%:TD15%为“1”; TD25%为“2”; TD40%为“4”; TD60%为“6”



3、控制系统代号:



T-凸轮控制器控制(不对称电阻);K-凸轮控制器控制(不对称电阻,转子一相开路起动);Q-用PQR10型即PQD6402型升降控制箱(七段电阻六段切换);S-用PQS单相制动型升降控制箱(五段电阻四段切换);Sf-用PQS单相制动型升降控制箱(六段电阻五段切换);Y-RQY型PQR9型即PQD6401型平移控制箱;Z-PQZ型抓斗控制箱(四段电阻三段切换);Ze-PQZ型抓斗控制箱(五段电阻四段切换);F-QR2S二级反接制动升降控制箱



      交流起重机·JZR2系列电动机成套电阻器:RT、22K5、22P1、22P2、24P2、24P4、22P5、24P5、RT22、RT24、RS22、RS24、RY22、RY24、RZ24、RP22、RP24、RQ22、RQ24系列

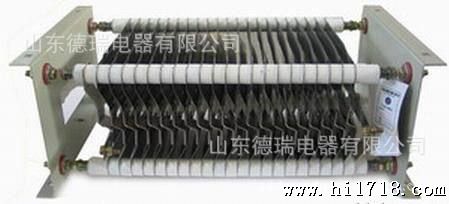

   电阻器型号后一位为“B”,表示康铜丝或不锈钢丝材质,一般作为大车、小车起动调整。图片为箱体内电片,订购时请说明材质及箱体。



 电阻器型号后一位为Y(J、D),表示铁铬铝材质,同“B”型一起称为普通电阻器。一般作为主起升,副起升,抓斗等大功率电机配套起动调整电阻器。



不锈钢电阻器,电阻器后一位字母为H(W、C、C3、M),为不锈钢网状电阻器。作为新型,高性价比产品,可替代任何普通起动调整电阻器。我公司可定做各种不锈钢标号,如430、201、304、310S等材质不锈钢电阻器及电阻箱。
