迅尔仪表S系列LWQ型气体涡轮流量计闪亮上市
价格:电议
地区:天津
电 话:86 022 27984099
手 机:13820217762
传 真:86 022 27984210

天津市迅尔仪表科技有限公司
销售热线:400-000-2936
售后电话:400-090-582
电子传真:
网址:https://www.suremeter.com.cn

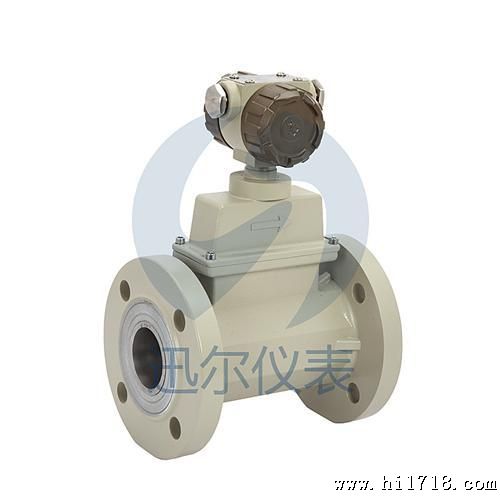

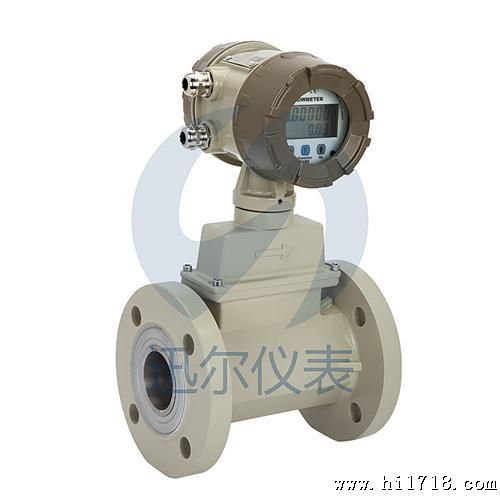

LWQ系列气体涡轮流量计

  用介质:气体
× 不适用介质:液体、蒸汽
 要求介质洁净,须安装过滤器,不可测湿气

■ 流量计表头可180°旋转,安装使用简单方便
■ 高度,一般可达±1.5%R、±1.0%R
■ 重复性好,短期重复性可达0.05%~0.2%
■ 可检测被检测气体的温度、压力和流量
■ 采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能

1LWQ简介

   LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

2、LWQ产品特点
1) 采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

2) 采用新型微处理器与高性能的集成芯片,运算高、整机功能强大,性能优越。

3) 采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。

4) 按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算。

5) 采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

6) 流量计表头可180°旋转,安装使用简单方便。

7) 高度,一般可达±1.5%R、±1.0%R。

8) 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。

9)可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pn=101.325KPa,Tn=293.15K)的气体流量:可实时查询温度、压力、时间、日期等数据。



3、LWQ产品分类介绍

仪表型号

LWQ-N

LWQ-S

LWQ-W

LWQ-C

LWQ-D

信号输出

脉冲

4-20mS

4-20mS

可选4-20mS/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

等级

2.5~1.5级

1.5~1.0级

1.5~1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

温压补偿

通讯接口

RS485

实时记录

仪表材质

铝合金或不锈钢

铝合金或不锈钢

铝合金或不锈钢

防爆等级

ExdIIWT6或ExiSIICT4

ExdIIWT6或ExiSIICT4

ExdIIWT6或ExiSIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN25~DN300

DN25~DN300

DN25~DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-20℃~80℃

-20℃~80℃

-20℃~80℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃



4、LWQ测量范围及工作压力



公称通径
(mm)
型号标准量程
(m³/h)
耐压等级(Mpa)
DN20LWQ-20S2.2-251.6,2.5,4.0
W4-40
DN25LWQ-25S2.2-251.6,2.5,4.0
W4-40
DN32LWQ-32S5-501.6,2.5,4.0
W6-60
DN40LWQ-40S5-501.6,2.5,4.0
W6-60
DN50LWQ-50S16-651.6,2.5,4.0
S210-100
W15-70
W28-100
DN65LWQ-65S15-2001.6,2.5,4.0
W10-200
DN80LWQ-80S113-2501.6,2.5,4.0
S220-400
W10-160
DN100LWQ-100S120-4001.6,2.5
S232-650
W13-250
DN125LWQ-125S25-7001.6,2.5
W20-800
DN150LWQ-150S132-6501.6,2.5
S250-1000
W80-1600
DN200LWQ-200S180-16001.6
S2130-2500
W50-1000
DN250LWQ-250S1130-25001.6
S2200-4000
W80-1600
DN300LWQ-300S200-40001.6
W1130-2500
