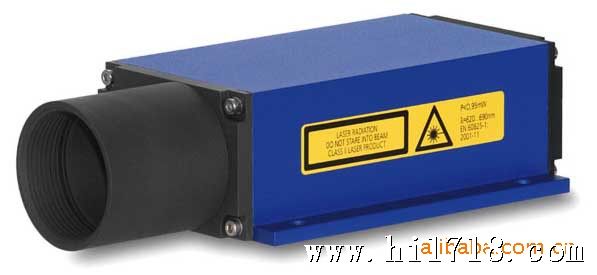

MSE-D150激光测距仪的主要特点:

1.综述

MSE-D150型激光测距传感器专门用于对固定或移动的物体进行距离测量

主要特点:

●在恶劣的户外环境下,仍能保持很高的测量和可靠性

●工作电压范围大(从10V30V)。可使用车载电源、工业电网电压或直流电源供电

●功耗稳定,耗电量极小(在无电流报警时,功耗小于1.5W

●测量范围30。超过100时,须在被测表面安装反光板(依被测物反射率和环境条件而定)

●使用可见激光束,易于瞄准被测物

●灵活可扩展的连接电缆,便于供电、双向数据传输、开关量和模拟量输出

●通过微机或笔记本电脑,可输入各种功能指令,用于启动测量或输出测量结果

●可用不同的参数对开关量输出和模拟输出分别编程

●随意设定报警距离范围,并能用开关量输出表示距离的正负超差

●随意设定测量值的输出单位,包括:米、分米、厘米、英尺、英寸等

●可用外部触发器实现远程触发测量

MSE-D150-200型激光测距仪,RS422串行输出刷新速率可达200Hz

2.工作原理

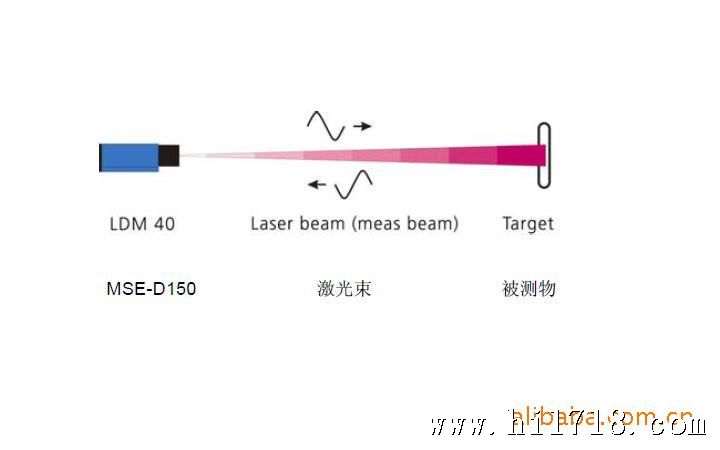

MSE-D150型激光测距传感器采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束,接收从被测物返回的散射激光,将接收到的激光信号与参考信号进行比较,后,用微处理器计算出相应相位偏移所对应的物体间距离,以达到mm级测量。

可以用下列不同方式触发测量过程:

●使用PC机手动触发

●使用自动开始命令中的参数设置自动触发

●通过选择距离跟踪方式连续触发

●通过外部信号遥控触发

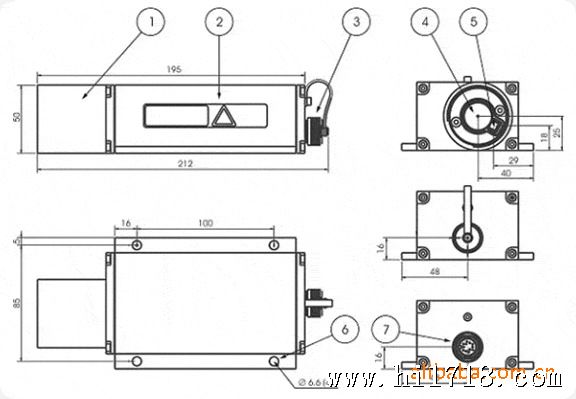

3结构

MSE-D150型激光测距传感器和连接电缆(通常2米长)以及用户手册一同包装在纸箱内发货。



1

前盖保护筒

2

外壳

3

后盖连接电缆密封

4

光学接受系统

5

激光发射器

6

安装孔(4个)100×85mm,4×M6

7

连接电缆(2米长)

8

传感器尺寸:212×96×50mm



4技术数据

●应用         距离测量,用于无需反射器的自然固体表面

●测量范围     0.1-30m,自然物体表面,可达100m,取决于被测物的反光情况

●测量    ±2mm,自然表面,超过30米时:±3mm

●分辨率       0.1mm

●重复性       1mm

●工作模式     DT(测量自然表面);DW(测量白色表面);DX(50Hz测量只用于D150-50)

●测量时间     0.16-6s,测量建立或自动测量方式时,

0.1s,白色表面DW命令;20ms,白色表面DX命令(只用于D150-50)

●激光发散角   0.6mrad

●激光等级     2级,符合DIN EN 60825-1:2001-11(EC825-1)标准,≤1mW,红色

●工作温度     -10℃-50℃

●存储温度     -20℃-70℃

●数据接口     RS232/RS422(可转换),波特率9600,ASCII格式8n1,可用Windows进行内容设置

●模拟量输出   对测量范围可编程,4-20mA,负载阻抗≤500,:±0.15%,温度漂移<50PPM/℃

●开关量输出   可编程开关量输出(中心点和滞后范围),带负载能力0.5A

●供电电压     10V-30VDC,功耗:待机时<0.4W,测量时<1.5W

●安装孔尺寸   100×85mm,4×M6

●重量         850g

●防护等级     IP65,铝壳

●供货范围     传感器,2米长10芯电缆;用户手册,参数设置光盘,4个M6安装螺丝

●可选项       Profibus接口,冷却套,接线箱,不同长度的电缆,200Hz输出频率

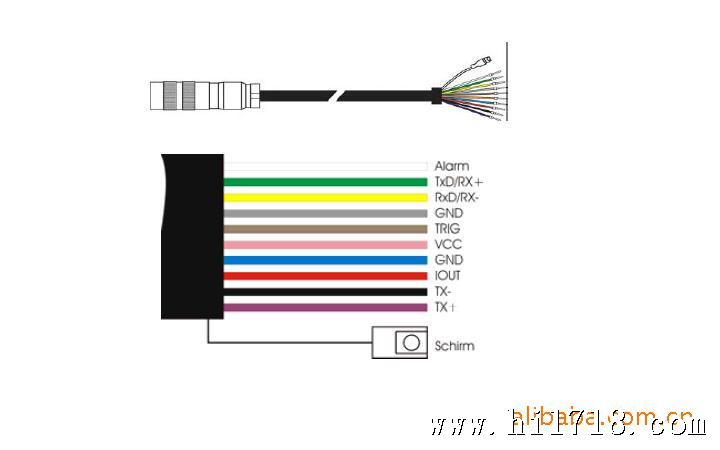

5电缆及定义

No.

颜色

管脚

定义

采用RS232口通讯时

1

H

ALARM

 数字开关量输出

2

绿

A

T×D/RX+

RS232发送T×D/RS422接受RX+

3

B

R×D/RX-

RS232发送R×D/RS422接受RX-

4

J

GND

信号地电位(电源-)

5

C

TRIG

外部同步触发

6

粉/橙

G

VCC

电源+(10-30VDC)

7

L

GND

电源-

8

D

IOUT

电流输出(4-20mA)

9

E

RS422 TX-

发送数据-

10

F

RS422 TX+

发送数据+



6调试软件画面和参数设置

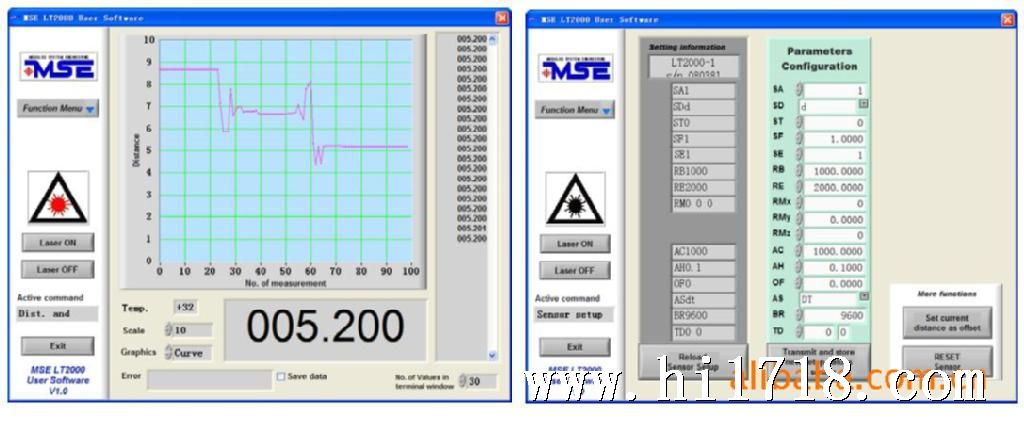

上面是调试软件的主画面。画面左侧是功能栏,点击图标按钮执行相应的功能。画面右侧是图形、数据显示部分:中心左上方以曲线方式显示测得距离值,右侧实时显示测得距离之数值。下方以大字显示实时距离值,同时还显示测距仪内部温度值,距离数值的范围,曲线/图形显示方式选择,故障信息、数字显示距离值的个数等。

参数设置画面,在功能按钮方式下,点击仪表参数设定(Sensor Setup)功能,则显示右上画面。在此画面下可以修改、保存设定参数值。

以上图可以看出:一般激光测距仪的缺省设置如下表所示。

参数

含义

参数

含义

SA=1

测量值平均个数为1

SF=1

输出、显示比例系数为1

SD=DEC

显示方式为十进制

AC=1500

报警中心点(单位:米)

ST=0

测量时间0-25(0为短)

AH=1

报警滞后

BR=9600

通讯波特率9600

RB=1000

模拟量输出4mA对应距离值

AS=DT

上电自动运行方式为DT

RE=2000

模拟量输出20mA对应距离值

TD=0/0

触发延时和触发电平

OF=0

输出、显示零点偏移值

7典型应用

●测量各种板材,如钢板,中板,橡胶板,塑料板等的长度、宽度、厚度和位置●测量各种容器、大型罐体中的散装固体、液体、防腐材料、辐射物体的准确位置

●测量各种运动中特别是轨道上运动的物体,如起重机、轨道输送车的位置

●热轧线:开卷小车位置检测,活套检测、卷径测量

●冷轧线:开卷小车位置检测,活套检测、卷径测量
