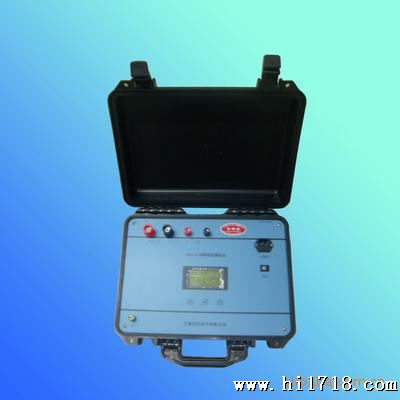

RXHL型回路电阻测试仪采用数字电路技术和开关电路技术制作,是用于开关控制设备的接触电阻、回路电阻测量的专用设备,测试电流采用国家标准GB763推荐的100A直流,可在100A电流的情况下直接测得回路电阻或者接触电阻,高接触电阻测试仪|高回路电阻测试仪|电阻仪并直接显示,还可保存到仪器上,组数为100组,保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定,适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

一、 高接触电阻测试仪|高回路电阻测试仪|电阻仪技术性能

1、 测量范围:0—1999.9μΩ    分辩率:0.1μΩ

2、 测量电流:直流200A或者≥100A

3、 测量:0.5级

4、 显示方式:LCD中文显示

5、 可储存100组数据

6、 工作方式:连续

7、 电源:AC220V

8、 体积:(长××mm)340×280×210

9、 环境温度:-10~+40℃  相对湿度<80%

10、 重量:4公斤

二、 高接触电阻测试仪|高回路电阻测试仪|电阻仪工作原理

提供不小于200A的直流电源,经过科学的计算,使测量的被试品电阻值不受电流波动影响。

三、 外形结构

(a)高接触电阻测试仪|高回路电阻测试仪|电阻仪面板示意图







                            图一

四、高接触电阻测试仪|高回路电阻测试仪|电阻仪操作程序

1、 功能键介绍

“    ”键:选项键,移动光标。

“确认”键:a、选择光标指示位;b、在时间预置时为数字加“1”。

“返回”键: a、返回至根目录;  b、复位键

2、 按图一所示四端子接线法接线。

3、 高接触电阻测试仪|高回路电阻测试仪|电阻仪检查确认无误后,接通电源。开机LOGO后屏幕显示如图:



选择好测试电流后屏幕显示主菜单,进入图二



图二

4. 高接触电阻测试仪|高回路电阻测试仪|电阻仪快速测量选项,进入快速测量功能,自动开始测量3秒即可显示结果如图三,打印为打印功能,可多次打印结果, “保存为保存结果至历史数据功能,每组数据只可保存.

图三

5. 标准测量选项,进入一分钟标准测量功能,屏幕实时显示测量结果,高接触电阻测试仪|高回路电阻测试仪|电阻仪持续一分钟,到时自动停止.中止请按住(确认)键1秒钟,仪器即手动停止测量.停止测量后界面显示如图三.

6. 历史数据选项,进入查看历史数据功能如图四,按         移动光标,指向需要查看的内容<自动翻页>,(确认)键选择光标处内容,选择后如图五.

   打印打印该组数据, “删除删除该组数据, “返回返回到图四界面

  高接触电阻测试仪|高回路电阻测试仪|电阻仪 注意:按住(确认键)开机为清除所有历史数据功能.

            图四

              图五

7.  高接触电阻测试仪|高回路电阻测试仪|电阻仪时钟选项,进入时钟功能.按(确认)键,修改时间,修改完毕后 “确认时间修改成功.

8. PC选项,进入与PC机通信模式.首先连接通信线至PC机串口一,进入PC通信模式,此时该设备完全由PC机控制直至按下复位键.

五、上传已保存的测试电阻值

1. 安装上传软件:

把本仪器配套的光盘放到用户自己电脑的光驱中,打开光驱所在文件夹,找到setup.exe文件,

高接触电阻测试仪|高回路电阻测试仪|电阻仪双击setup.exe文件即可直接把上传软件安装用户的电脑中,双击后出现界面:

高接触电阻测试仪|高回路电阻测试仪|电阻仪点击“下一步”,在新出现的画面中再点“安装”,则安装过程开始,稍候会出现

点击“完成”安装过程完毕。

桌面上会出现快捷方式

2.高接触电阻测试仪|高回路电阻测试仪|电阻仪上传过程

2.1连接通信线

在仪器关机的状态下,将本仪器配套的上传线连接到电脑的“串口1”上。

2.2开仪器电源,将菜单光标移到“PC”处再按“确认”键;此时打开电脑上的上传软件:

双击“回路上传.exe” 图标,点击按扭“上传历史数据” ,稍候传输过程完毕。

点击“确定” ,显示仪器中已经保存的所有测试电阻值。

高接触电阻测试仪|高回路电阻测试仪|电阻仪如果想保存这些数据为word文档,点击“保存”按扭,在弹出的对话框中选择保存位置及保存到的文件名再按“保存”即可。这样用户可以在word文件中把内容编辑为想要的格式。

六、高接触电阻测试仪|高回路电阻测试仪|电阻仪装箱清单

1、主机1台     2、测试线1套      3、电源线1根

4、说明书1份   5、合格证1张      6、上传光盘、上传连接线
