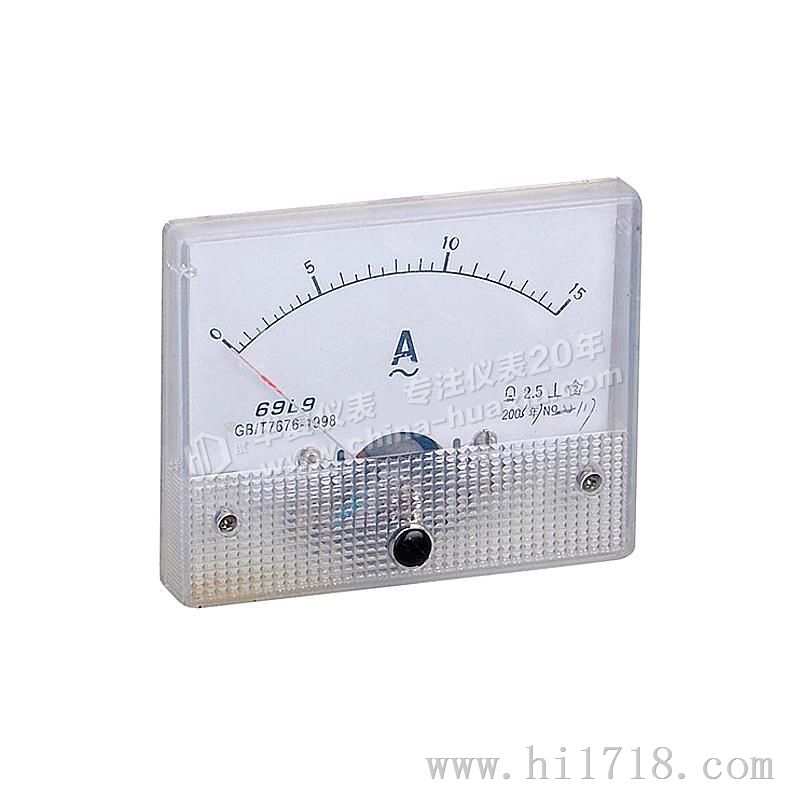

69L9型机械式指针表

产品概述

适用于各种交直流输配电系统，电厂控制屏及各种电气装置上的测量交直流电流、电压、频率、功率因数、功率及用于其他电量测量。

技术标准

符合国家GBT7676-1998要求，同时也符合国际电工委员会IEC51号出版物品版和ICE1010-1标准要求。

主要技术参数

1.等级：电流电压准确度等级为1.5级/2.5级，频率准确度等级为1.5级，功率因数、功率为2.5级；

2.使用环境：仪表工作温度在-25℃~+40℃，相对湿度≤80%；

3.使用环境：垂直安装±10°；

4.耐压试验：仪表能承受50HZ正弦波电压为2KV历史1分钟无击穿现象；

5.外磁场：当外磁场在0.4KV/M时仪表符合国家GBT7676-98

电表结构：
1、交流电流表、电压表采用电磁系测量机构。
2、直流电流表、电压表采用磁电系测量机构。
