JN3023型 液氧取样器,有气化室、样品桶、快速封盖、压力表、带片排放阀、出样流量凋节阀、手柄等组成（见图一），本取样器适用于液氧及相同操作条件的其它深冷液态气的取样。

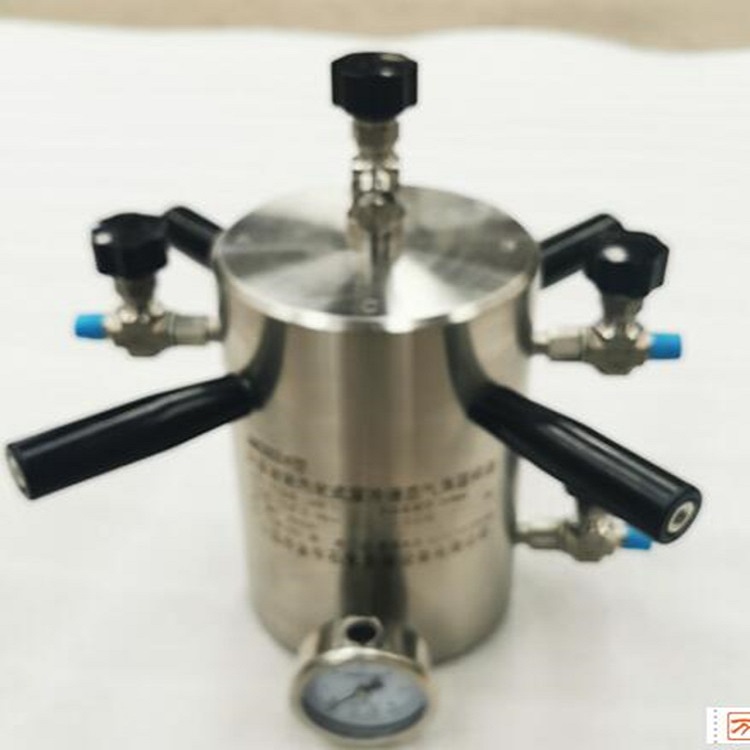

图二JN3023型 液氧取样器

二、主要技术特点

2.1:结构简单、合理，操作方便;

2.2:气化室封盖采用快速结构(见图二)，样品桶进入后，能快速密封;

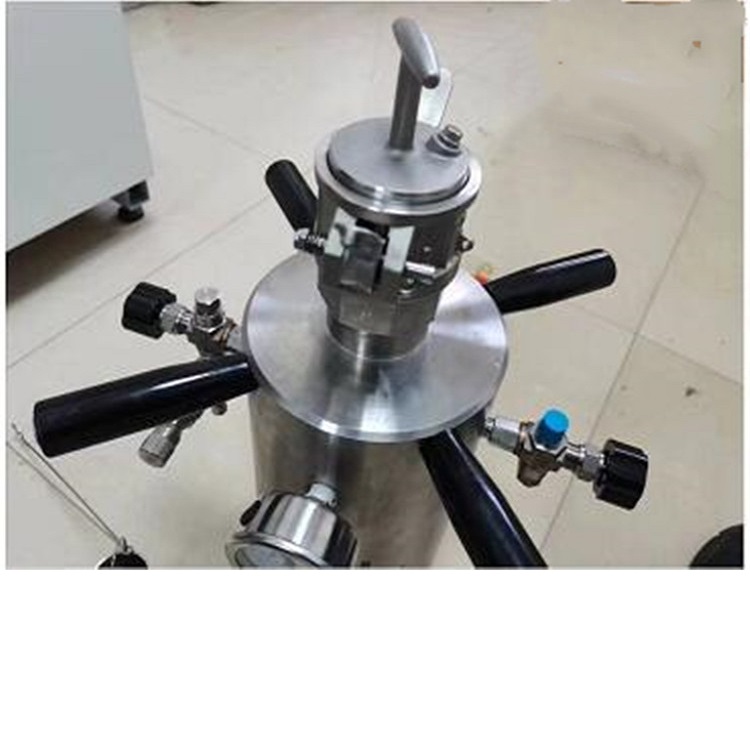

图二:气化室快速封盖

2.3:气化室装有压力表及带片排放阀，便于观察及排放，确保安；

2.4：外表精加工, 保证了外部光洁,美观；

2.5：气化室装有手柄，搬运方便。

三、工作环境条件要求

3.1:环境温度: 环境温度～+60℃;

3.2:环境其它要求:无明火及加热设备、无阳光直射、无对304材料有腐蚀物源。

四、主要技术指

4.1:汽化室工作压力:4Mpa;

4.2:汽化室耐压:7Mpa;

4.3:汽化室工作温度:-196℃～环境温度;

4.4:材质:304或316L;

4.5:取样器排放阀出口:Φ8MM双卡;

4.6:取样器出样流量调节阀出口:Φ3MM双卡;

4.7:汽化室容积:5L;

4.8:样品桶容积:80ML、120ML、160ML各一个;

4.8:取样器重量: KG。

五、产品验收及试取

5.1: 当收到我公司发来的JN3023型液氧取样器后, 首先仔细观察包装箱, 有无可能会损坏产品的抛、掷、碰坏现象, 如有, 请速与我公司联系, 如无, 细轻拆开包装, 将产品置于平整工作台, 仔细观察取样器体, 有无划碰伤等影响安的缺陷, 检查各阀手柄是否, 如正常, 拧入提手,即可转入道验收;

5.2: 将JN3023型低温气体取样器的排放阀与带压力显示的工业氮气瓶连接,以0.5Mpa停5钟为, 充入4Mpa压力, 保压15钟, 不漏流, 即为正常;

5.3:试取方法:将三个样品桶、取样器气化室及快速封插盖,放入干燥箱(温度≧45℃)干燥箱,烘干24小时,取出时,关闭取样器所有阀门;

5.4:在样品桶中注(倒、盛等)入液氧,然后快速放入取样器气化室内,并立即插入快速封插盖,压锁耳,注意观察压力表显示,不得过4Mp,出时立即打开排放阀,降压(取样器配有80ML、120ML、160ML三种容积样品桶,应用三种样品桶别试取<不能连续试取,每试一种后,应等取样器整体恢复之环温后,方可再试>,以获得环温,不同容积样品桶,气化后,气化室内压力值<小容积样品桶时,压力低,可能气化室内压力不会达4Mpa>,以后正试取样时,可依据试取结果,选用合适容积样品桶),观察气化室压力表,压力稳定后,保持半小时,不渗泄,试取合格。

六、取样

6.1:液氧取样器使用者,应严格按及本单位安准、规范,做好安及取样准备工作;

6.2:按及本单位准、规范,清洗取样器气化室及样品桶(按试取及实际气化压力要求,确定),将样品桶放入取样器气化室,打开取样器气化室所有阀门,插入快速封插盖,然后放入干燥箱(温度≧45℃)干燥箱,烘干24小时,关闭所有阀门,即用即取;

6.3:到取样位后,推顶图三中A-A二锁销,拉起二锁耳,拨拉打开取样器快速封插盖,取出样品桶,在样品桶中注(倒、盛等)入液氧,然后快速放入取样器气化室内,并立即插入快速封插盖,压锁耳,注意观察压力表显示,不得过4Mp,出时立即打开排放阀降压,确定气化结束且取样器压力恒定在4Mpa以,方能搬运及放置;

6.4:本取样器出口装有出样阀及流量调节阀,流量调节阀出口为Φ3MM双卡连接形式,用3MM外径的不锈钢管线与试验设备连接,试验时,应先打开出样阀,然后调节流量阀,获所需试样流量。

产品装箱单

产品型号 JN3023型

产品名称 液氧取样器

产品编号 JN3023-5000-202201

装箱物品名称 数量 备注:

液氧取样器气化室 1台

80ML、120ML、160ML三种样品桶 各1个

提把手 4个

合格证 1份

使用说明书 1份
