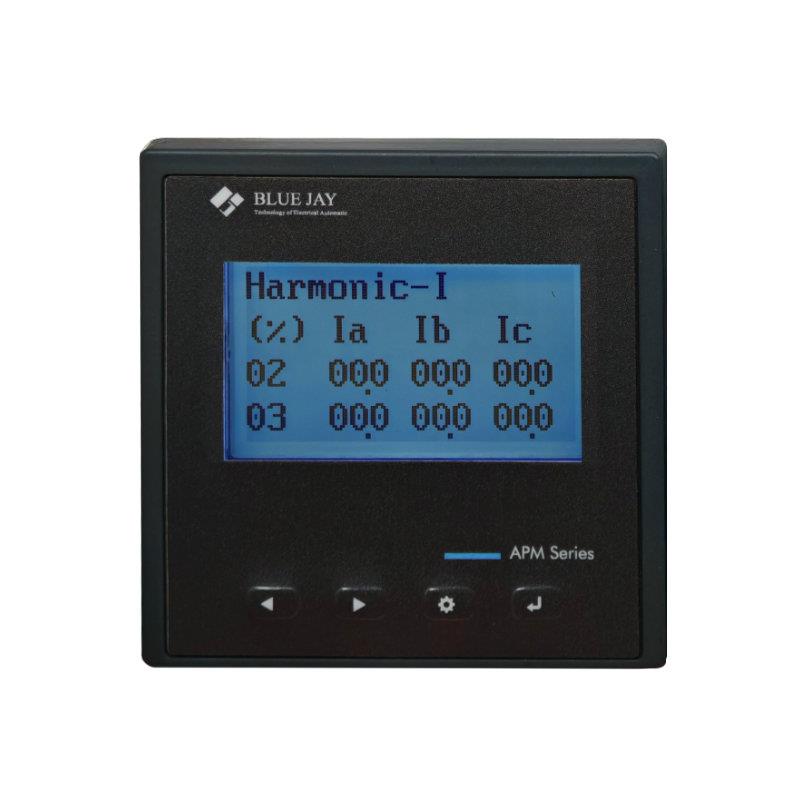

APM-96J 三相复费率谐波多功能仪表
价格:电议
地区:重庆市
电 话:023-67628702
手 机:18523050160
传 真:86-23-67636974

一、APM-96J谐波多功能仪表具有以下功能:

1.   三相电压、电流、相角、总有功功率、总无功功率、各相的有功及无功功率、功率因数、各相的功率因数、系统频率、总有功电度、总无功电度等的测量与计算功能

2.   支持复费率电能计量功能

3.   支持电压和电流不平衡度计量

4.   支持谐波含有率计量:电压电流总谐波畸变率,电压电流2-63次谐波分量、奇次谐波总畸变、偶次谐波畸变、电压电话谐波因数、电压波峰因子、电流K系数等的测量与计算功能。

5.   支持谐波柱状图及电压电流矢量图显示

6.   支持带时标的事件记录

7.   支持需量计量

8.   支持相位角检测:电压、电流角度

9.       定值越限报警

10.  支持RS485接口MODBUS-RTU通讯协议

11.  支持6路开关量输入监测、4路继电器输出

12.  支持1-3路模拟量输出


二、APM-96J谐波多功能仪表的特点

1.2.1. 点阵液晶多功能仪表的功能具有强大的数据采集和处理功能

1.2.2. 安全性高,可靠性好

在设计过程中采用了多种抗干扰措施,能够在电力系统环境中稳定运行。静电放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级;高压冲击抗扰符合4级;浪涌抗干扰符合3级;面板防护等级符合IP54,壳体防护等级符合IP20。

1.2.3. 体积小,安装方便

外形尺寸符合DIN96×96标准,仪表安装总长75mm(含端子),采用自锁面板式安装机构,无需螺丝固定即可安装。

1.2.4. 系统接线方便灵活

系统接线方式有三相四线制、三相三线制。(用户可自行设置,但接线图需更改)

1.2.5. 显示直观、操作简便

大尺寸专用点阵液晶模块配合精心设计的中文图形显示界面,可以实时显示多项信息,配合明亮的背光,使操作者在光线差的情况下也能准确阅读数据。操作方式人性化,操作者能在短时间内掌握阅读数据和参数设置等操作。


三、APM-96J谐波多功能仪表的性能参数

性能

参数


配电网络

单相、三相三线、三相四线






额定值

AC100V、220V、380V(订货时请注明)

过负荷

测量:1.2倍      瞬时:2倍/10s


功    耗

<0.1VA(每相)


阻    抗

>1MΩ


精    度

精度等级:0.2,RMS(真有效值)测量






额定值

AC1A、5A (订货时请注明)

过负荷

测量:1.2倍      瞬时:10倍/1s


功    耗

<0.4VA(每相)


阻    抗

<10mΩ


精    度

精度等级:0.2,RMS(真有效值)测量


频    率

40~65Hz,精度等级:±0.02Hz


功    率

三相总有功、无功    精度:0.5S


电    能

四象限电能计量    有功精度0.5S,无功精度1级


偏    差

电压偏差:0.2%    频率偏差:0.02%


不平衡度

电压:0.2%    电流:0.2%


谐波含有率

Uh>2%:为5%Uh     Uh<=2%:为0.1%UN


需量

近三个月的每月

需量


复费率

带复费率(4种费率,12时段)


显    示

大屏点阵液晶,全中文图形界面


事    件

实时循环保存10条开关量变位、40条定值越限事件


工作范围

AC、DC    85V~265V


功      耗

≤4VA


数字接口

RS-485、MODBUS-RTU协议


脉冲输出

1路有功电能脉冲输出


定值越限

默认带5路定值越限报警


开关量输入

1-6路开关量输入,干接点方式


Ri<500Ω接通,Ri>100kΩ断开



开关量输出

4路继电器输出


继电器触点容量:5A/250V AC;5A/30V   DC



模拟量输出

电流4~20mA,负载<390Ω


电压0~10V,负载>100kΩ



工作环境

-10~55℃ 海拔≤2000m,93%RH,不结露,无腐蚀性气体


储存环境

-30~70℃


耐      压

输入和电源>2kV;输入和输出>2kV;电源和输出>2kV


绝      缘

输入、输出、电源对机壳>5MΩ




频率

45-65HZ

显示方式

数显

基本电流

1A5A

电流

APM-96J

准确度等级

0.2

材质

ABS

是否定制
