APM-96Y 低压面板安装智能多功能表
价格:电议
地区:重庆市
电 话:023-67628702
手 机:18523050160
传 真:86-23-67636974

一、低压面板安装智能多功能表特点

1. 具有强大的数据采集和处理功能

具有三相电压、三相电流、平均电压电流、总有功功率、总无功功率、各相的有功及无功功率、功率因数、需量、各相的功率因数、系统频率、总有功电度、总无功电度、各相的有功电度和无功电度、复费率功能、电压和电流的总谐波畸变率、电流、电压的2~31谐波分量(可选)、奇次谐波总畸变率、偶次谐波畸变率、电压电话谐波因数、电压波峰因子、电流K系数等的测量与计算功能。

具有2路继电器控制输出,可扩充至4路。

具有4路开关量输入功能,可扩充至6路。

具有模拟量输出功能,可选1-4路。

具有2路RS485接口,支持MODBUS-RTU通讯协议

具有50条事件记录功能,实时保存发生的开关量输入及继电器输出事件。

可当地查看一条回路及开关的各种电参量、运行状态等;可查看或设定运行参数,进行合、分闸等操作。

其中复费率、谐波为可选功能,用户在购买仪表时可自行选择。


2. 显示直观、操作简便

大尺寸专用液晶模块可以实时显示多项信息,配合明亮的背光,使操作者在光线差的情况下也能准确阅读数据。


3. 体积小,安装方便

外形尺寸符合74×74、83×83、96×96、120×120标准,仪表安装总长:72型为78mm(含端子)、其余为74 mm(含端子),采用自锁面板式安装机构,无需螺丝固定即可安装。


二、APM-96Y 低压面板安装智能多功能表性能参数

性能

参数


配电网络

单相、三相三线、三相四线






额定值

AC100V、220V、380V(96和42型可支持AC690V,订货时请注明)

过负荷

测量:1.2倍      瞬时:2倍/10s


功    耗

<0.1VA(每相)


阻    抗

>1MΩ


精    度

精度等级:0.2,RMS(真有效值)测量






额定值

AC1A、5A (订货时请注明)

过负荷

测量:1.2倍      瞬时:10倍/1s


功    耗

<0.4VA(每相)


阻    抗

<10mΩ


精    度

精度等级:0.2,RMS(真有效值)测量


频    率

40~65Hz,精度等级:±0.02Hz


功    率

有功:0.5S级     无功:1级


电    能

四象限电能计量    有功精度0.5S级,无功精度1级


显    示

4排段码液晶字符显示(带中文提示,可编程设置)


事    件(选配)

实时循环保存50条事件记录


复费率(选配)

带4套复费率


工作范围

AC、DC    85V~265V(DC48V或AC380V可特殊定制)


功      耗

≤4VA


数字接口

2路RS-485,MODBUS-RTU或DLT645-2007协议


脉冲输出

2路电能脉冲输出


开关量输入(选配)

4路开关量输入(可扩充至6路),干接点方式


Ri<500Ω接通,Ri>100kΩ断开



开关量输出(选配)

2路继电器输出(可扩充至4路)


继电器触点容量:5A/250V AC;5A/30V   DC



模拟量输出(选配)

电流4~20mA,负载<390Ω


电压0~10V,负载>100kΩ



工作环境

-10~55℃ 海拔≤2000m,93%RH,不结露,无腐蚀性气体


储存环境

-30~70℃

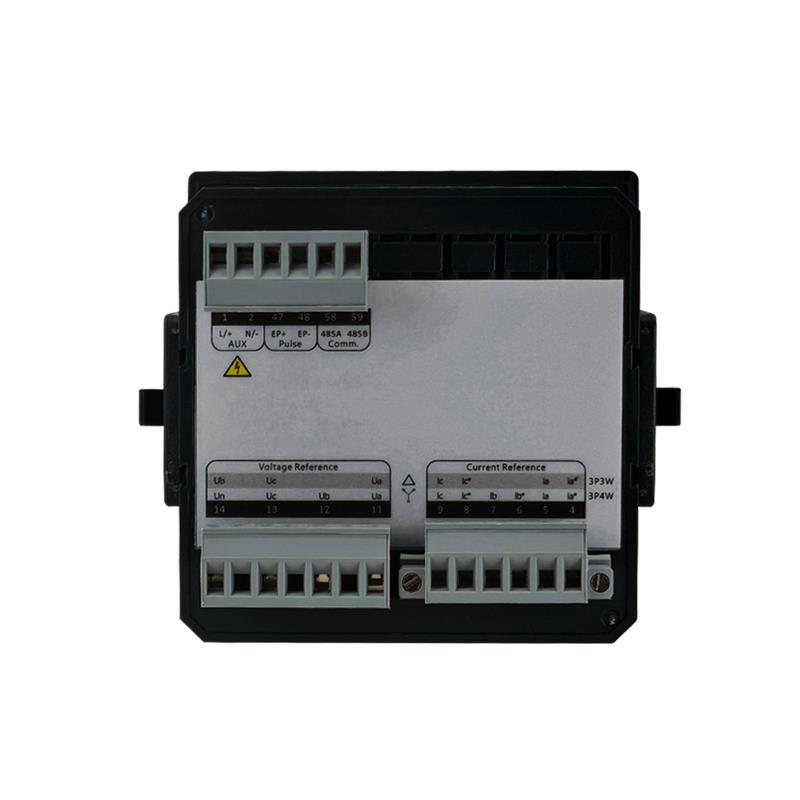

三、APM-96Y 低压面板安装智能多功能表接线图

频率

45-65HZ

显示方式

数显

基本电流

1A5A

电流

APM-96Y

准确度等级

0.2

材质

ABS

是否定制
