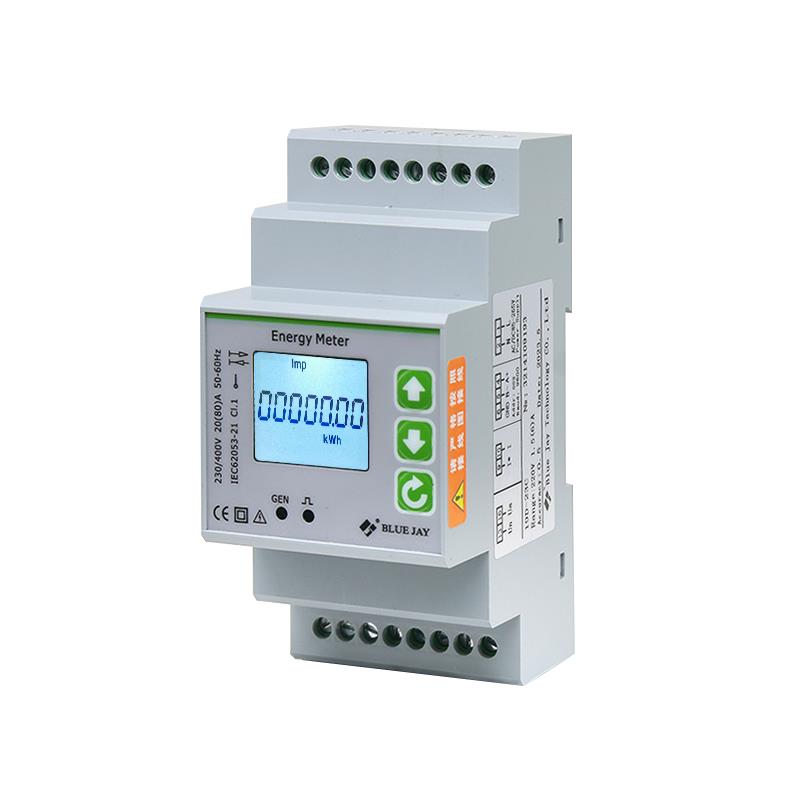

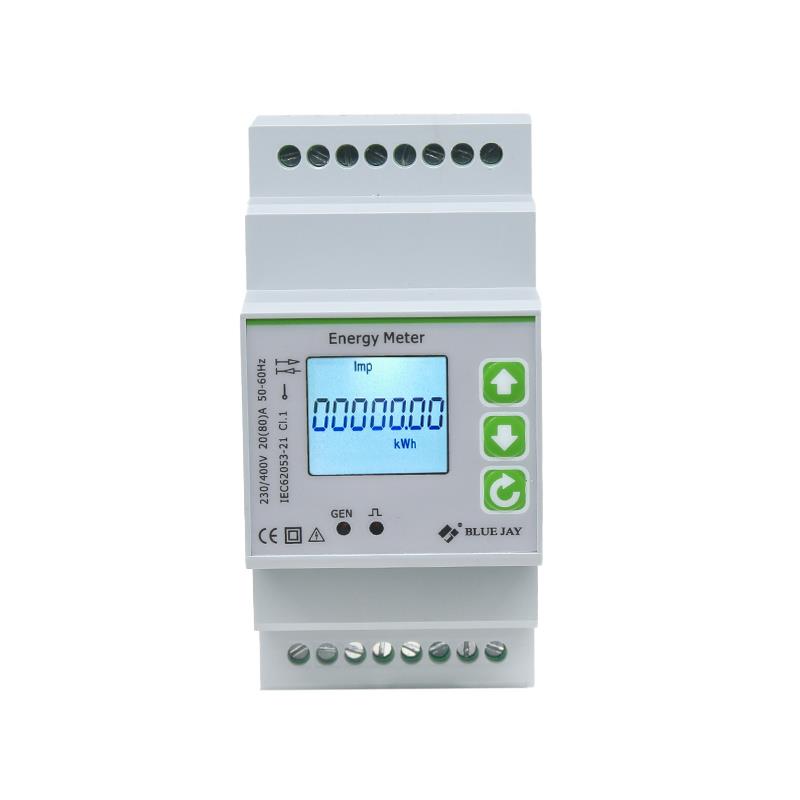

DEM-3M1C导轨式单相数字电能表RS485接口
价格:电议
地区:重庆市
电 话:023-67628702
手 机:18523050160
传 真:86-23-67636974

本仪表配置有一个RS485通讯接口。RS485通讯波特率为1200bps、2400bps、4800bps、9600bps、可设。通过RS485接口,可与PC机完成编程参数设置与抄读数据。此电能表采用毫安级电流直接输入,无需二次互感器转换,具有测试高、性能稳定、占用空间少、成本低、安装便捷等优点。方便安装于集中监测场景如基站、中等规模配电室等,可广泛应用于通信行业的电能测量以及用电自动化管理领域。


DEM-3M1C导轨式单相数字电能表特点

测量电压、电流、频率、总功率因数、有功功率、无功功率、有功电能、无功电能、四象限电能

7 位数字显示 U、I、P、Q、PF、kWh 及其他电能消耗,可测量功率 (999999.99kWh)

前面板防护等级:IP40,外壳防护等级:IP20

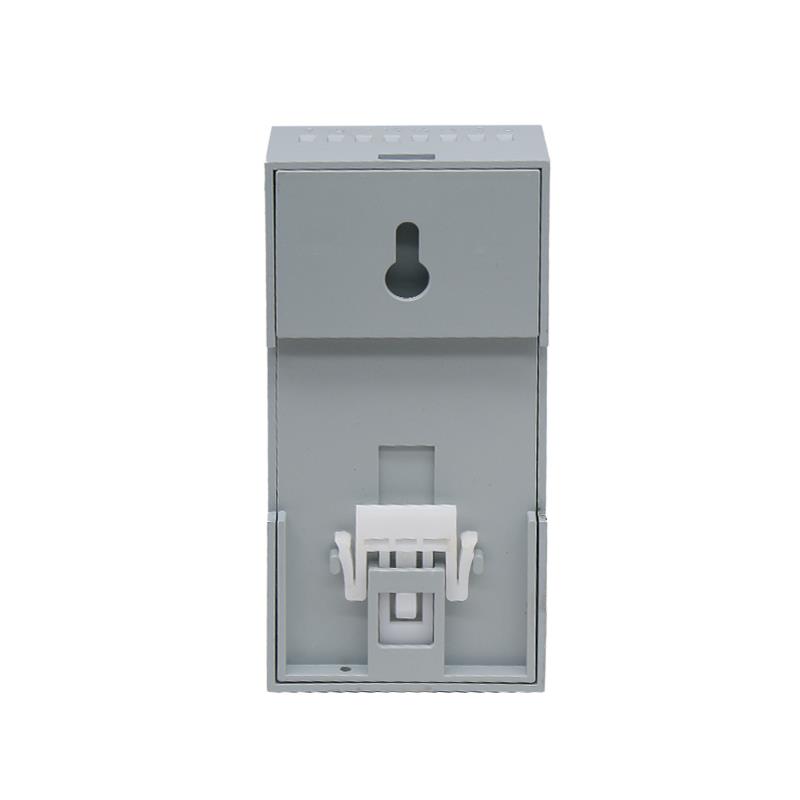

标准 35mm DIN 导轨安装,宽度 3M

供电电压范围:100V 至 230V

脉冲输出:kWh/kvarh

RS485 通讯:Modbus RTU

外部电流互感器:1A 或 5A


DEM-3M1C导轨式单相数字电能表性能参数

性能

参数




配电网络

单相





额定值

AC220V

过负荷

测量:1.2倍      瞬时:2倍/10s


功    耗

<0.1VA(每相)


阻    抗

>1MΩ


精    度

精度等级:0.5,RMS(真有效值)测量






额定值

  直接接入式:10(40)A、20(80)A

过负荷

测量:1.2倍      瞬时:10倍/1s


功    耗

<0.4VA(每相)


阻    抗

<10mΩ


精    度

精度等级:0.5,RMS(真有效值)测量


频    率

40~65Hz,精度等级:±0.01Hz


功    率

单相有功精度1,无功精度2


电 能

四象限电能接入    有功精度1,无功精度2


显    示

笔段液晶(可编程设置)


电 源

工作范围

单相电压信号直接输入:AC  85-456V

功      耗

≤4VA


输 出

数字接口

RS-485、MODBUS-RTU (或选配DL/T645-2007)   协议

脉冲输出

1路有功电能脉冲输出


环 境

工作环境

-10~55℃ 海拔≤2000m,93%RH,不结露,无腐蚀性气体

储存环境

-30~70℃


安 全

耐      压

输入和电源>2kV;输入和输出>2kV;电源和输出>2kV

绝      缘

输入、输出、电源对机壳>5MΩ

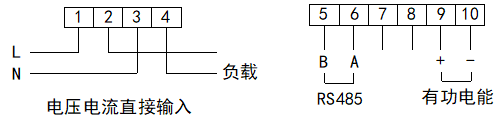

端子接线

本系列产品提供直接接入和间接接入两种接线方式,用户在订货时需注明,直接具体如下:



显示方式

数显

基本电流

1A5A

电流

DEM-3M1C

准确度等级

0.2

材质

ABS

是否定制
