西门子CPU315T-3PN/DP
销售订货号：
6ES7315-7TJ10-0AB0
故障安全型自动化系统，满足工厂日益增加的安全需求
基于S7-300

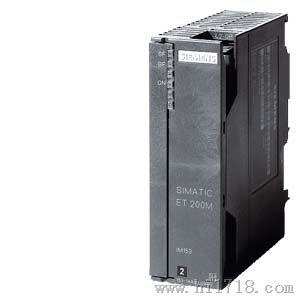

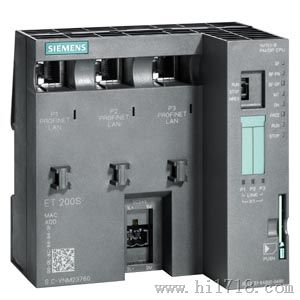

可连接配有安全相关模块的附加 ET 200S 和 ET 200M 分布式 I/O 站
通过采用 PROFIsafe 行规的 PROFIBUS DP 进行安全相关通讯
此外，还有用于与安全无关应用的标准模块
下列故障安全型CPU 可以提供：
CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障安全型工厂
CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障安全工厂
CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障安全型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
技术参数：
| 6ES7315-6TH13-0AB0 | 6ES7317-6TK13-0AB0 | 6ES7317-6TF14-0AB0 |
一般信息 |
|
|
|
工程组态 |
|
|
|
| STEP 7 V5.4 + SP5 或更高版本和 S7-Technology V4.2 选件包 | STEP 7 V5.4 + SP5 或更高版本和 S7-Technology V4.2 选件包 | STEP7 V 5.4 SP5 或更高版本，S7-Technology V4.2 或更高版本，Distributed Safety V5.4 SP5 或更高版本，S7-F Configuration Pack V5.5 SP7 或更高版本 |
电源电压 |
|
|
|
24 V DC | √ | √ | √ |
功耗 |
|
|
|
功耗，典型值 | 6 W | 6 W | 6 W |
存储器 |
|
|
|
工作存储器 |
|
|
|
| 256 kbyte | 1 024 kbyte | 1 536 kbyte |
|
|
| 256 kbyte |
装载存储器 |
|
|
|
| 8 Mbyte | 8 Mbyte | 8 Mbyte |
CPU 处理时间 |
|
|
|
位操作，典型 | 0.1 μs | 0.05 μs | 0.05 μs |
字操作，典型 | 0.2 μs | 0.2 μs | 0.2 μs |
定点数运算，典型 | 2 μs | 0.2 μs | 0.2 μs |
浮点数运算，典型 | 3 μs | 1 μs | 1 μs |
计数器、定时器及其保持性 |
|
|
|
S7 计数器 |
|
|
|
| 256；编号范围：0 到 255 | 512；编号范围：0 到 511 | 512；编号范围：0 到 511 |
IEC 计数器 |
|
|
|
| √ | √ | √ |
S7 定时器 |
|
|
|
| 256；编号范围：0 到 255 | 512；编号范围：0 到 511 | 512；编号范围：0 到 511 |
IEC 定时器 |
|
|
|
| √ | √ | √ |
数据区及其保持性 |
|
|
|
标志 |
|
|
|
| 2 048 byte | 4 096 byte | 4 096 byte |
地址区 |
|
|
|
I/O 地址区 |
|
|
|
| 2 048 byte | 8 192 byte | 8 192 byte |
| 2 048 byte | 8 192 byte | 8 192 byte |
过程映像 |
|
|
|
| 2 048 byte | 2 048 byte | 2 048 byte |
| 2 048 byte | 2 048 byte | 2 048 byte |
时间 |
|
|
|
时钟 |
|
|
|
| √ | √ | √ |
运行小时计数器 |
|
|
|
| 1 | 4 | 4 |
第 1 个接口 |
|
|
|
接口类型 | 内置 RS 485 接口 | 内置 RS 485 接口 | 内置 RS 485 接口 |
物理 | RS 485 | RS 485 | RS 485 |
功能性 |
|
|
|
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| X | X | X |
DP 主站 |
|
|
|
| 124 | 124 | 124 |
第 2 个接口 |
|
|
|
接口类型 | 内置 RS 485 接口 | 内置 RS 485 接口 | 内置 RS 485 接口 |
物理 | RS 485 | RS 485 | RS 485 |
功能性 |
|
|
|
| X | X | X |
| √；DP(DRIVE)-主站 | √；DP(DRIVE)-主站 | √；DP(DRIVE)-主站 |
| X | X | X |
DP 主站 |
|
|
|
| 64 | 64 | 64 |
通信功能 |
|
|
|
编程器/OP 通信 | √ | √ | √ |
全局数据通信 |
|
|
|
| √ | √ | √ |
S7 基本通信 |
|
|
|
| √ | √ | √ |
S7 通信 |
|
|
|
| √ | √ | √ |
S5 可兼容通信 |
|
|
|
| √；通过 CP 和可加载的 FC | √；通过 CP 和可加载的 FC | √；通过 CP 和可加载的 FC |
连接数量 |
|
|
|
| 16 | 32 | 32 |
环境条件 |
|
|
|
工作温度 |
|
|
|
| 0 °C | 0 °C | 0 °C |
| 60 °C | 60 °C | 60 °C |
组态 |
|
|
|
编程 |
|
|
|
|
|
|
|
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
| √ | √ | √ |
专门知识保护 |
|
|
|
| √ | √ | √ |
外形尺寸 |
|
|
|
宽度 | 160 mm | 160 mm | 160 mm |
高度 | 125 mm | 125 mm | 125 mm |
深度 | 130 mm | 130 mm | 130 mm |
重量 |
|
|
|
重量，约 | 750 g | 750 g | 750 g |
