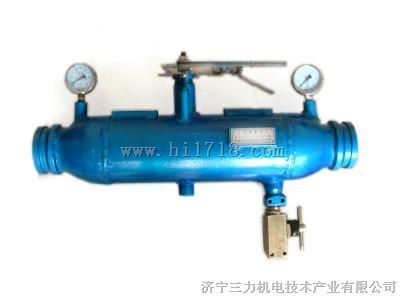

SKFL系列矿用反冲洗水质过滤器

1、用途、特点、适用范围

1.1主要用途

SKFL系列矿用水质过滤器用于煤矿井上、井下水质过滤。安装在煤矿井下采煤、掘进喷雾用水、巷道、皮带喷雾洒水管路或地面供水管路上，对所用水杂质（铁锈、泥沙、悬浮物等）进行过滤并可对过滤后留在过滤网内的杂质进行自动或半自动反冲洗的水质过滤器。

1.2工作条件

环境温度为－10℃～+40℃，煤矿井下空气成分应符合《煤矿安全规程》，工作环境允许有淋水情况，按照一般金属物搬运条件即可。

1.3适用范围  适用压力为0.6-10Mpa管路中进行过滤。过滤达到60-200目（根据用户需要加工订做）.

全自动过滤器的结构是弹簧和拉动机构取代了半自动过滤器的换向手动机构，换向阀的转换是靠排污阀打开时污水的冲力和弹簧的作用力自动转换并且自动进行反冲洗的。
主要技术参数
SKFL矿用水质过滤器基本参数（适用压力：0.6_6.5Mpa,其它压力可定做

工作原理

过滤器正常过滤

水流换向阀板为开启状态，待处理的水通过滤网时，水中的细小颗粒、杂质、悬浮物等由于惯性作用沉积在排污口附近，堵塞了出口段过滤网，两端压力表显示压力不一致，提示需要反冲洗滤网。

反冲洗排污：

半自动的换向阀和排污阀是靠人工掰动转换手柄自动反冲洗的。打开排污阀，换向阀板关闭，这时水流被迫从过滤网筒的入口段滤孔进入过滤筒外侧与壳体夹层，反向从网筒外侧向内冲洗粘附在网孔上的杂质，通过排污阀排出，达到在线清洁过滤网的目的，反冲洗后滤网恢复原功能。

全自动过滤器的结构是弹簧和排污水冲力拉动机构取代了半自动过滤器的换向手动机构，换向阀的转换是靠排污阀打开时污水的冲力和弹簧的作用力自动转换并自动进行反冲洗的。

    智能型反冲洗过滤器的结构是在自动过滤器的基础上增加了智能排污阀。排污阀打开、换向阀的转换、冲洗滤网全部是自动进行的。

5、安装、调试、操作

5.1 过滤器采用快速接头安装，使用前应检查排污阀U型卡是否牢固，接头应严密，不得渗漏。

5.2 过滤的进出口（箭头出示）方向应与水流方向一改，不得接反 。

5.3 正常过滤时，过滤冲洗调节阀应调在过滤位置，不得长期调在反冲洗位置。

5.4 安全警示：过滤器不得超压力范围使用，如需超压，另行定做。

5.5 排污时排污阀门出口严禁正对着人。
