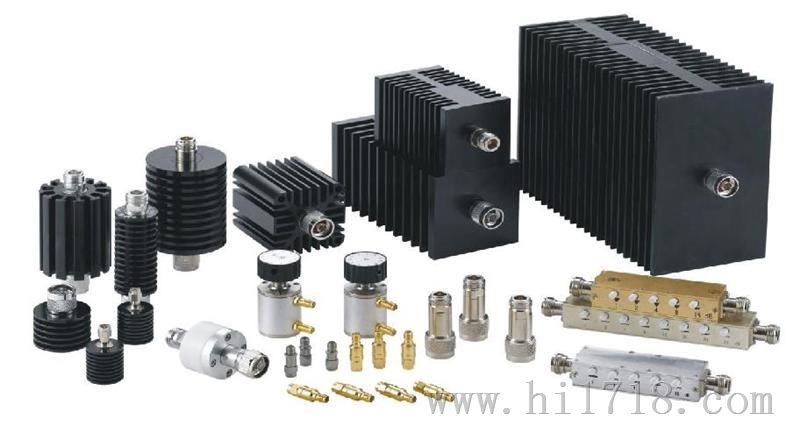

同轴衰减器
功率：2W－200W
衰减值：1－40dB
频率范围： DC-3G
驻波比：≤1.2
连接类型：N-JK
衰减器常规和非常规指标都能按要求定制。
1. 特点
本系列同轴衰减器采用高性能环保电阻片及无铅工艺设计制造，接头符合MIL-C-39012标准。产品具有高，寿命长，无毒环保等特点。
2. 应用
本系列衰减器可用于各种测试，终端匹配等。如功放的测试调节，功分耦合端口匹配等。
3. 安装使用
本品的安装应避免直接雨淋，散热片应垂直方向安装，散热器周围应有足够通风空间以利散热。
技术指标：
型号 | 3dB | 6dB | 10dB | 15dB | 20dB | 30dB | 40dB |
频率范围(MHz) | DC～3G | ||||||
衰减值(dB) | 3±0.5 | 6±0.5 | 10±0.7 | 15±0.8 | 20±0.8 | 30±1.0 | 40±1.0 |
带内波动度(dB) | ≤0.4 | ≤0.5 | ≤0.7 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.0 |
输入驻波比 | ≤1.2 | ||||||
特性阻抗(Ω) | 50Ω | ||||||
平均功率容量(W) | 2W/5W/10W/25W/50W/100W | ||||||
峰值功率容量(W) | 0.5KW/0.5KW/1KW/1KW/10KW/10KW | ||||||
接口类型 | N-JK | ||||||
