原装测试仪 测试网线的产品
价格:电议
地区:
电 话:86 020 62810851

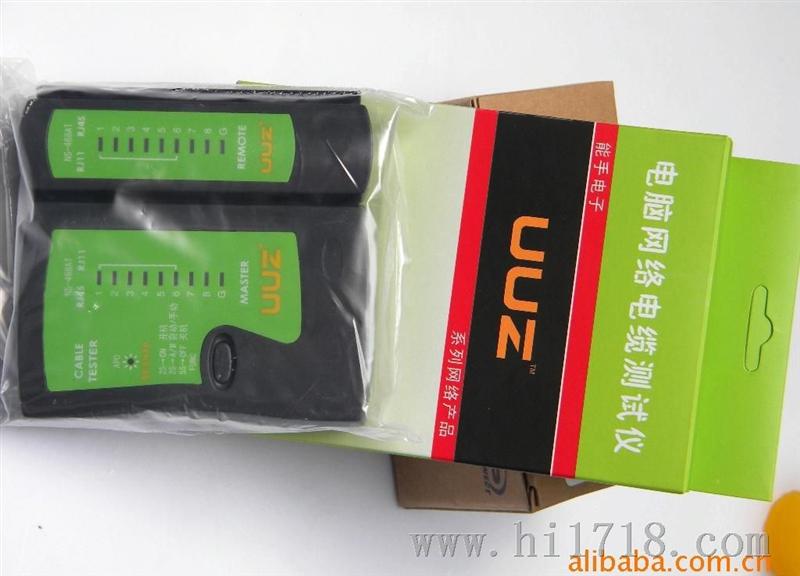

两用多功能电缆测试仪
采用自动扫描方式,快速测试,流线型外形,符合人体工程学设计。线条流畅简洁、防摔、防光设计,更符合现场施工。

技术指标
测试线缆:RJ11、RJ45
电源:  DC 9V 叠层电池
耗电:  25MA
体积:  10.5*10.5*2.6 mm
重量:  200G

一、功能:
1.对双绞线1,2,3,4,5,6,7,8,G线对逐根(对)测试,并可区分判定哪一根(对)错线,短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
二、双绞线测试:打开电源,将网线插头分别插入主测试器和远程测试器,主机指示灯从1至G逐个顺序闪亮.
主测试器: 1-2-3-4-5-6-7-8-G
远程测试器: 1-2-3-4-5-6-7-8-G(RJ45)
1-2-3-4-5-6------(RJ12)
1-2-3-4----------(RJ11)
若接线不正常,按下述情况显示:
1.当有一根网线如3号线断路,则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通,则几条线都不亮,当网线少于2根线连通时,灯都不亮。
3.当两头网线乱序,例2,4线乱序,则显示如下:
主测试器不变: 1-2-3-4-5-6-7-8-G
远程测试端为: 1-4-3-2-5-6-7-8-G
4.当网线有2根短路时,则主测试器显示不亮,而远程测试端显示短路的两根线灯都微亮,若有3根以上(含3根)
短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块,则需二根匹配跳线(如110P4-RJ45)引到测试仪上。
