数字量输出模块用于从控制器向过程变量输出数字量信号。数字量输出模块把 S7-300 的内部信号电平转换成过程所要求的外部信号电平。

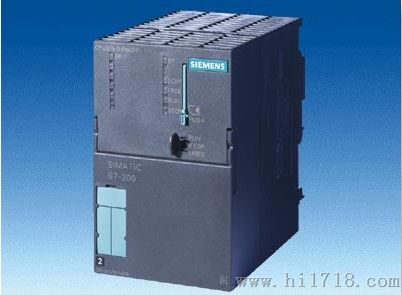

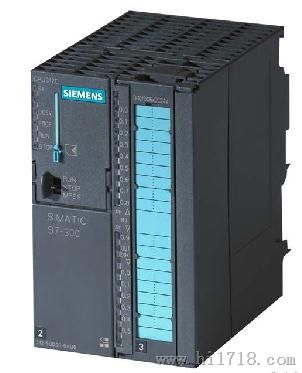

CPU模块，电源模块，DO模块 DI模块   AI模块
AO模块  I/O模块，通讯模块，编程电缆 ，编程软件，WINCC软件，触摸屏，
通讯电缆 通讯电缆接头  模块连接器 导轨

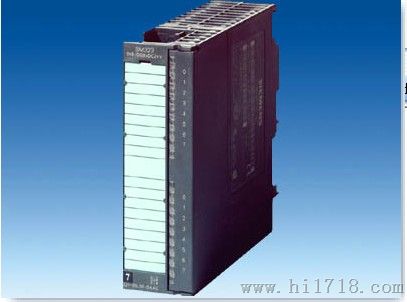

数字量输出模块 SM 322; DO 64 x DC 24 V/0.3 A，源式；(6ES7322-1BP00-0AA0)
数字量输出模块 SM 322; DO 64 x DC 24 V/0.3 A，漏式 (6ES7322-1BP50-0AA0)
数字量输出模块 SM 322；DO 32 x DC 24 V/ 0.5 A；(6ES7322-1BL00-0AA0)
数字量输出模块 SM 322；DO 32 x AC 120/230 V/1 A；(6ES7322-1FL00-0AA0)
数字量输出模块 SM 322；DO 16 x DC 24 V/ 0.5 A；(6ES7322-1BH01-0AA0)
数字量输出模块 SM 322；DO 16 x DC 24 V/0.5 A： (6ES7322-8BH10-0AB0)
数字量输出模块 SM 322；DO 16 x DC 24 V/0.5 A 高速；(6ES7322-1BH10-0AA0)
数字输出模块 SM 322; DO 16 x UC 24/48 V;（6ES7322-5GH00-0AB0）
数字量输出模块 SM 322；DO 16 x AC 120/230 V/1 A；(6ES7322-1FH00-0AA0)
数字量输出模块 SM 322；DO 8 x DC 24 V/2 A；(6ES7322-1BF01-0AA0)
数字输出模块 SM 322; DO 8 x DC 24 V/0.5 A; 具有诊断中断;（6ES7322-8BF00-0AB0）
数字量输出模块 SM 322；DO 8 x DC 48-125 V/1.5 A；(6ES7322-1CF00-0AA0)
数字量输出模块 SM 322；DO 8 x AC 120/230 V/2 A；(6ES7322-1FF01-0AA0)
数字输出模块 SM 322; DO 8 x AC 120/230 V/2 A ISOL（6ES7322-5FF00-0AB0）
继电器输出模块 SM 322；DO 16 x Rel. AC 120/230 V；(6ES7322-1HH01-0AA0)
继电器输出模块 SM 322；DO 8 x Rel. AC 230 V；(6ES7322-1HF01-0AA0)
继电器输出模块 SM 322；DO 8 x Rel. 230VAC/5A；(6ES7322-5HF00-0AB0)
继电器输出模块 SM 322；DO 8 x Rel. AC 230 V/5 A；(6ES7322-1HF10-0AA0)

• 数字量输出
• 用于连接电磁阀、接触器、小功率电机、灯和电机启动器

Area of application

数字量输出模块用于从控制器向过程变量输出数字量信号。数字量输出模块把 S7-300 的内部信号电平转换成过程所要求的外部信号电平。

用于连接电磁阀、接触器、小功率电机、灯和电机启动器。

Design

数字量输出模块具有下列机械特性：

• 紧凑型设计：
  • 绿色 LED，用于指示输出的信号状态。
  • 前连接器插座，通过前门保护。
  • 前门上的标签区。
  • 连接器针脚分配，用于在前门内部进行配线。
• 安装方便：
  没有插槽规则；输出地址由插槽决定。
  当在 ET 200M 中与有源总线模块一起使用时，可以进行热插拔，而不会有任何反应。
• 方便用户接线。
• RC 滤波器 （用于继电器模块 6ES7 322-1HF20）：
  继电器模块 6ES7 322-1HF20-0AA0 有一个可连接的 RC 网络(300Ω/0.1μF) ，用于大电感负载开关时灭弧(功率因数 = 0.4)。例如，这样可以：
  • 对于框架规格 5 的 NEMA 电机的起动器，触点寿命从 100,000 增加到 200,000 次切换操作。

具有8、16、32或64通道的模块。

Functions

数字量输出模块将控制器的内部信号电平（逻辑“0”或“1”）转换成过程所需的外部信号电平。

多种输出电压，可支持输出不同的过程信号：

• 24 VDC,额定电流 0.5 A/通道
• 24 VDC,额定电流 2 A/通道
• 48 - 125 V DC
• 120/230 V AC

除了经济性以及易于处理的特点外，该模块还具有其他特殊功能：
