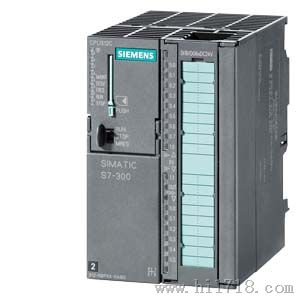

CPU313C-2PtP   6ES7313-6BG04-0AB0

6ES7313-6BG04-0AB0SIMATIC S7-300, CPU 313C-2 PTP COMPACT CPU WITH MPI, 16 DI/16 DO, 3 FAST COUNTERS (30 KHZ), INTEGRATED INTERFACE RS485, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED

CPU
6ES7 312-1AE13-0AB0 CPU312，32K内存
6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 314-1AG13-0AB0 CPU314,96K内存
6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存

• 带集成数字量输入/输出以及第二个串口的紧凑型 CPU
• 满足工厂对高处理性能和相应时间的要求
• 带技术功能

CPU 运行需要 SIMATIC 微存储卡 (MMC)。

Area of application

CPU 313C-2 PtP 是一种紧凑型 CPU，用于对处理性能和响应速度要求很高的系统。使用集成数字量 I/O，可实现与过程的直接连接；使用第二个串口，可以与其它的外围设备相连接，例如打印机、条形码扫描器等。

集成技术工程的其他用途包括：

• 计数
• 频率测量
• 周期测量
• 脉宽调制
• PID 控制

Design

CPU 313C-2 PtP 安装有：

• 微处理器;
  处理器处理每条二进制指令的时间可达 70 ns。
• 扩展存储器;
  128 KB 高速 RAM （相当于大约 42 K 的指令）用于执行相关的程序部分，为用户程序提供充分的空间；
  SIMATIC 微型存储卡（ 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
• 灵活的扩展能力;
  多达 31 个模块，（4排结构）
• MPI多点接口;
  集成 MPI 接口多可以同时建立与 S7-300/400 或编程器、PC、操作员面板的 8 路连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立多16个CPU组成的简单网络
• 第二个串行接口 PtP；
  该串口用于连接其它外设，诸如：扫描仪、称重系统等。
• 内置输入/输出；
  16个数字量输入(均可用于报警处理)和16个数字量输出。
