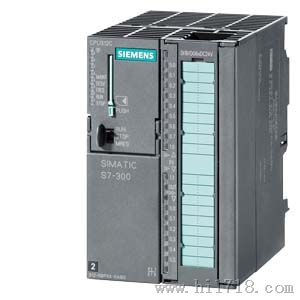

CPU312C 产品订货号：6ES7312-5BF04-0AB0

CPU312C  SIMATIC S7-300，CPU 312C COMPACT CPU，带MPI，10 DI/6 DO，2 个快速计数器（10 KHZ），集成 24V DC

电源，

特价供应西门子S7-200PLC ，S7-300PLC，S7-400PLC，S7-1200PLC，S7-200CNPLC，
CPU模块，电源模块，DO模块 DI模块   AI模块
AO模块  I/O模块，通讯模块，编程电缆 ，编程软件，WINCC软件，触摸屏，
通讯电缆 通讯电缆接头  模块连接器 导轨   等  特价代理销售

CPU
6ES7 312-1AE13-0AB0 CPU312，32K内存
6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 314-1AG13-0AB0 CPU314,96K内存
6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存

西门子CPU312C 技术数据；

一般信息
硬件产品状态 01
固件版本 V2.6
附带程序包的
工程系统 STEP 7 从 5.3 起 + SP2+ 硬件更新
电源电压
DC 24 V 是
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
电源导线的外部保险装置（推荐） LS 开关，类型 C，小值 2 A；LS 开关，类型 B，小值 4 A
负载电压 L+
额定值 (DC) 24 V
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
数字输入端
负载电压 L+
额定值 (DC) 24 V
反极性保护 是
数字输出端
负载电压 L+
额定值 (DC) 24 V
反极性保护 否
输入电流
耗用电流（额定值） 500 mA
耗用电流（空载），典型值 60 mA
接通电流，典型值 11 A
I2t 0.7 A2·s
来自电源电压 L+，值 500 mA
数字输出端
来自负载电压 L+，值 50 mA
功率损失
功率损失，典型值 6 W
存储器
工作存储器
集成 32 kbyte
可扩展 否
装载存储器
插拔式 (MMC) 是
插拔式 (MMC)，值 4 Mbyte
MMC 上的数据管理（在上编程后），小值 10 a
缓冲
存在 是; 通过 MMC 担保（免维护）
不带电池 是; 程序和数据
CPU-处理时间
对于位运算，小值 0.2 μs
对于位运算，值 0.4 μs
对于词运算，小值 0.4 μs
对于定点计算，小值 5 μs
对于浮点计算，小值 6 μs
CPU-组件
组件数量（总计） 1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的数量。
DB
数量，值 511; 数字范围： 1 至 511
容量，值 16 kbyte
FB
数量，值 1024; 数字范围：0 至 2047
容量，值 16 kbyte
FC
数量，值 1024; 数字范围：0 至 2047
容量，值 16 kbyte
OB
数量，值 参见操作列表
容量，值 16 kbyte
可用循环 OB 数量 1; OB 1
时间报警 OB 数量 1; OB 10
延迟报警 OB 数量 1; OB 20
唤醒警告 OB 数量 1; OB 35
过程报警 OB 数量 1; OB 40
启动 OB 数量 1; OB 100
异步错误 OB 数量 4; OB 80、82、85、87
同步错误 OB 数量 2; OB 121、122
嵌套深度
每个优先等级 8
错误 OB 中的附加等级 4
计数器、定时器及其剩磁
S7 计数器
数量 128
在不带电池的情况下保留
可调整 是
下限 0
上限 127
已预设 8
剩磁
可调整 是
下限 0
上限 127
已预设 8
计数范围
下限 0
上限 999
IEC 计数器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
S7 时间
数量 128
在不带电池的情况下保留
可调整 是
下限 0
上限 127
剩磁
可调整 是
下限 0
上限 127
已预设 无剩余
时间范围
下限 10 ms
上限 9990 s
IEC 计时器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部 全部
标记
数量，值 128 byte
存在剩磁 是; MB 0 至 MB 127
预设剩磁 MB 0 至 MB 15
定时标记数量 8; 1 个标记字节
