1.产品简介

1.1产品特点

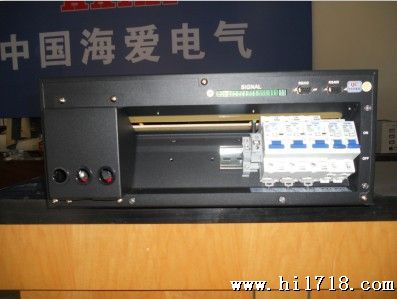

★机架式安装，前显示、后空开、后进出线；

★共正极控制方式，多路太阳能方阵输入控制；

★智能化MCU控制技术，控制算法，实现智能控制；

★采用分段式逐级限流充电模式，依据蓄电池组端电压的变化

趋势自动控制太阳能电池方阵的依次接通或切断，实现蓄电池组的安全快速充电功能；

★采用大电流、低内阻的MOSFET场效应管作为控制器的主要开关器件，充电回路采用双MOS串联式控       制回路，极低的开关功率损耗；

★各路充电电压检测具有“回差”控制功能，防止开关进入振荡状态；

★光伏发电量测量显示，克准确记录光伏日发电量、月发电量、总发电量；

★电池充分放电分段控制，保护蓄电池不被过充，且充分利用能量，电池充/放电智能管理；

★克扩展温度传感器，进行温度补偿控制，能根据环境温度变化进行温度补偿（选配）；

★具备电池过/欠压告警、电池过压/欠压保护、输出过流告警、太阳能极板电流反灌、电池防反装，TVS防雷保护等功能；

★具有电池过压、电池欠压、油机启动、主要负载断开、次要负载断开、控制器故障干接点等功能；

★主要负载和次要负载的下电控制（次要负载克选配）；

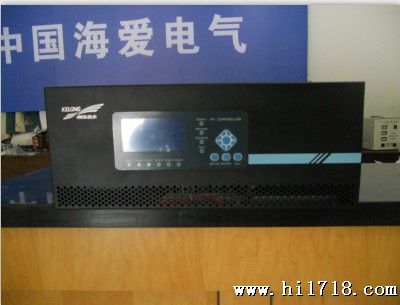

★LED直观显示当前太阳能极板、蓄电池、负载的工作状态，用户可实时了解系统运行状况；

★LED综合显示界面，中英文菜单显示；

★用户可设定系统工作参数，各项显示参数设置，并且具有掉电保存功能；

★具有历史记录保存和密码保护功能；

★实时时钟显示；

★所有芯片和元器件，都能再寒冷、高温、潮湿环境正常运行；

1.2技术指标

2.单机原理

2.1工作原理框图

2.2工作原理

    本产品是针对48VDC直流负载，以及48VDC直流输入逆变器前端直流输入部分设计的光伏直流供电控制系统。其目的是实现：太阳能阵列输入、电池组输入组成的输入控制系统，经控制器对后备电池充放电管理，并给直流负载提供电能或通过逆变器给交流负载提供电能的一种新型电源，以此对太阳能进行充分且合理的存储、应用，达到绿色节能的目的，是专为偏远地区的通讯或监控设备的供电而设计。本产品的人机界面可详细的显示各输入模块的工作参数和工作状态、显示输出的实时参数、对光伏发电量进行统计、各种保护功能、LED指示灯报警等。

    系统主要包括太阳能阵列、储能装置（后备电池组）、太阳能光伏控制器、以及直流设备。

    太阳能光伏发电是通过太阳能电池组件的光电效应将太阳能转化为直流电能并贮存。太阳能供电系统由太阳能电池组件构成的光伏阵列、太阳能光伏控制器、后备电池组、直流设备等组成。太阳能在有光照的情况下将太阳能转化为电能，通过太阳能光伏控制器给负载供电，同时给后备电池组充电；在无光照情况下，通过太阳能光伏控制器由后备电池组给负载供电。

太阳能光伏控制器是链接光伏阵列、各种用电设施和后备电池组的控制中心。通过 对系统输入功率的调节与分配，实现太阳能光伏系统的各种控制功能。

    太阳能控制器采用智能控制与分配的设计方法，对后备电池组进行充放电管理，太阳能光伏阵列发出的直流电力，经过智能控制器对后备电池充电，在后备电池未充满时，控制器的作用是限度的对后备电池充电，当后备电池被充满时，控制器将控制太阳能发出的电力，使后备电池处于浮充状态，当后备电池放电至接近后备电池过放点电压时，控制器将发出后备电池电量不足告警并切断后备电池的放电回路，以保护后备电池不被过放电。
