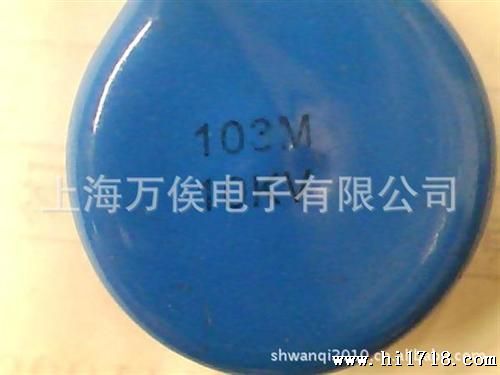

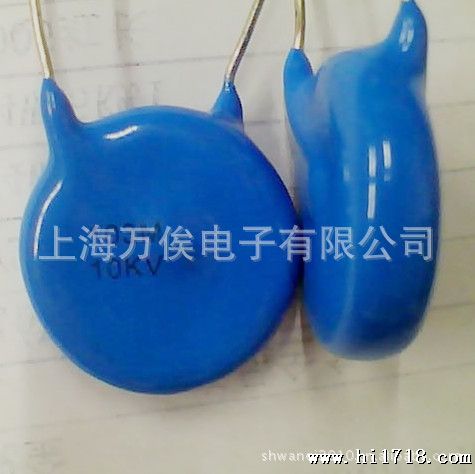

供应压瓷片电容器 103/10KV 全系列
价格：电议
地区：上海
电 话：86 021 53086181
传 真：86 021 61202705
-
图文详情
-
产品属性
-
相关推荐
■ 特点
● 尺寸小、耐压高。
● 环氧树脂包封或灌封，良好的防潮性、阻燃性。
● 介质损耗低、频率特性优良。
■ 用途
● 主要用于高压直流电源电路，如激光机、X光机、加速器、空气清新机等。
● 彩电、彩显的聚焦输出电路，使图像全屏幕聚焦优良。
● 用于电焊机及静电喷涂设备。
■ 技术规范
● 额定电压(Ur)：10-40KV.DC
● 标称电容量：1-10000PF
● 允许偏差：J：± 5%；K：± 10%；M：± 20%。
● 温度特性：Bn、B、R、D、E、F、SL、YL。
● 介质损耗：Bn ≤ 0.5% R、D ≤ 0.2%
B、E、F ≤ 2.5% (1KHz)
SL、YL ≤ 0.15% （1MHz）
● 绝缘电阻：≥ 10000M Ω
● 试验电压：1.5UR
☆ CT81\CC81 型
■ 规格型号
标称电容量和额定电压与外形尺寸的关系 | ||||||||
额定电压 | 温度系数代码尺寸Temperature coefficient code | 尺寸 Dimension | ||||||
Bn、B | R、D | E | F | SL | YL | Dmax | Tmax | |
标 称 电 容 量 Nominal capacitance (pF) | ||||||||
10kV～15kV | 100-220 | 100-220 | 220-560 | 560-820 | 3-30 | 22-68 | 8.0 | 9.0 |
270-330 | 270-300 | 680-820 | 1000-1200 | 33-50 | 82 | 10.0 | 9.0 | |
390-560 | 390-500 | 1000-1500 | 1500-2200 | 56-82 | 100-120 | 12.5 | 9.0 | |
680-820 | 560 | 1800-2200 | 2700-3300 | 100-120 | 150 | 14.0 | 9.0 | |
1000 | 750-680 | 2500 | 3900-4700 | 120 | 180-220 | 16.0 | 9.0 | |
1200 | 820-1000 | 2700 | 5000-5600 | 150 | 270-300 | 18.0 | 9.0 | |
1500-1800 | 1200 | 3000-4700 | 6800-10000 | 180-270 | 330-470 | 22.0 | 9.0 | |
20kV～30kV | 100-180 | 100-150 | 220-470 | 470-680 | 1.0-20 | 10-47 | 8.0 | 12.0 |
200-270 | 180-200 | 500-680 | 750-820 | 22-33 | 50-56 | 10.0 | 12.0 | |
330-470 | 220-270 | 750-1000 | 1000-1200 | 47-50 | 68-100 | 12.5 | 12.0 | |
500 | 300-470 | 1200 | 1500-2200 | 56 | 120-150 | 14.0 | 12.0 | |
560-680 | 500-560 | 1500-1800 | 2700 | 82-100 | 180-200 | 16.0 | 12.0 | |
750-1000 | 680-750 | 2000-2200 | 3300-4000 | 120 | 220 | 18.0 | 12.0 | |
1200 | 820-1000 | 2500-3300 | 4700-5600 | 150-220 | 270-330 | 22.0 | 12.0 | |
温度范围 Temp. range | 测试条件Test condition | ||
-25～+85℃ | 温度Temperature | 电压 Voltage | 频率 Frequency |
