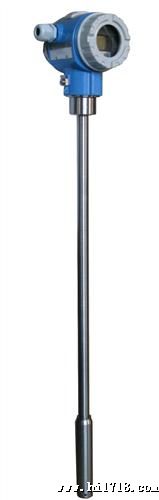

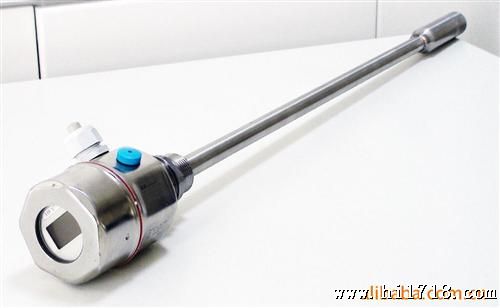

>>DB304型杆式投入静压液位计

采用美国MSI扩散硅传感器数字化温度线性补偿、高、高稳定测量性能，全不锈钢焊接密封，传感器变送器一体化紧凑结构设计，导气电缆，不锈钢加长杆投入型式，具本质安全、隔爆型，耐高湿度工作环境。

>>工作原理

压力传感器探入被测液体中,受到一定的介质静压力(P)。这种压力与被测液体液位高度(h,m)成正比例。P=ρah(Pa)；式中的ρ为液体密度(q/cm)；q为当地的重力加速度(m/s )。对于一定的被测介质和地点，p,q为常数。变送器电子部件将压力传感器测量的液位压力信号传输给显示仪表，通过电路转换显示出介质液位信号。

>> 技术参数

测量范围

　　缆式小 0-0.5M　　0-100M　　杆式小0-0.35M　　0-4M

测量

　　(综合误差包括线性、重复性)0.5%FS  0.2%FS  0.1%FS(0.7米以下量程仅限0.2%级)

长期稳定性：每年优于0.1%

允许工作温度范围

　　介质温度：缆式 -20℃～+70℃   杆式 -30℃～+85℃

　　环境温度：-40℃～+85℃　贮存温度：-40℃～+85℃

温度影响

　　0.5%级　-20℃～+80℃　每10K±0.15%　其余温度段每10K±0.2%

0.2%、0.1%级　-20℃～+80℃　每10K±0.1%　其余温度段每10K±0.15%

与介质接触部分材质

　　传感器测量膜片：不锈钢316L(约定的特殊要求)

　　测量传感器壳体：不锈钢304(约定的特殊要求)

　　投入导气电缆：聚胺脂橡胶

　　投入加长杆：不锈钢304(约定的特殊要求)

　　传感器配重：不锈钢304(约定的特殊要求)

与介质非接触部分材质

　　电子部件壳体：工程塑料PTEP、不锈钢304、压铸铝(具隔爆型)

过程安装连接件：不锈钢304

允许环境湿度：100%HR

过程连接： 外螺纹G1" 法兰GB9123-2000(约定的特殊要求)

　　　　　　　 DN40、PN0.6Mpa

电气连接

　　工作电压　　　12.5V-30V DC

　　电缆引入接口　M20×1.5或其它要求

　　接线端子　　　5mm 螺钉端子

信号输出　　　4-20mA两线制模拟信号或带HART通讯协议功能

>> 外形结构

>>DB304型缆式投入静压液位计选型表
